Złączka szynowa poprzeczna / mostek wtykowy, żółty ZQV 2.5N/7 GE | 1693850000 Weidmuller

Opis i Kluczowe Cechy

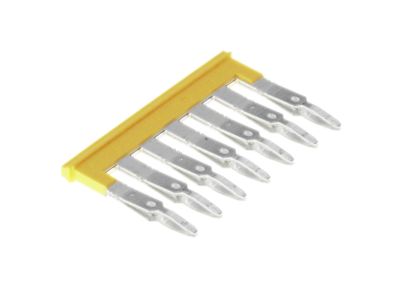

Mostek wtykowy / złączka szynowa poprzeczna ZQV 2.5N/7 (żółty) służy do szybkiego i bezpiecznego łączenia elektrycznego sąsiednich listew zaciskowych o przekroju 2,5 mm². Dzięki 7-biegunowej konstrukcji umożliwia zasilenie wspólnym potencjałem nawet siedmiu listew, co znacząco skraca czas montażu i redukuje ilość okablowania w szafie sterowniczej.

• Przekrój przewodu 2,5 mm²: mostek przeznaczony do listew zaciskowych o tym przekroju – zapewnia pewne połączenie przy standardowych obciążeniach w automatyce i rozdzielnicach.
• 7 biegunów (7-krotny): pozwala na jednoczesne połączenie do 7 sąsiednich listew – oszczędność miejsca i uproszczenie struktury połączeń.
• Kolor żółty: ułatwia identyfikację mostka w instalacji, szczególnie w systemach, gdzie kolorystyka oznacza funkcję (np. neutralny, alarmowy).
• Konstrukcja wtykowa: szybki montaż bez użycia narzędzi – wystarczy wcisnąć mostek w odpowiednie gniazda listew zaciskowych.
• Małe wymiary i niska waga: nie zajmuje dodatkowej przestrzeni na szynie oraz nie obciąża mechanicznie połączonych listew.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Spełnia standardy DIN dla systemów łączeniowych, co gwarantuje niezawodność i powtarzalność połączeń w warunkach przemysłowych.

Zastosowanie

Mostek ZQV 2.5N/7 znajduje zastosowanie wszędzie tam, gdzie konieczne jest doprowadzenie wspólnego potencjału (np. fazy, zera, szyny PE) do grupy listew zaciskowych w szafie sterowniczej. Idealnie sprawdza się w:

• rozdzielnicach elektrycznych i tablicach rozdzielczych – do łączenia listew zasilających przekaźniki, styczniki lub sterowniki PLC;
• automatyce budynkowej – do dystrybucji napięcia sterującego (24 V DC / 230 V AC) w systemach KNX, BMS;
• maszynach i urządzeniach przemysłowych – do wielopunktowego połączenia wspólnych przewodów ochronnych lub sygnałowych;
• instalacjach oświetleniowych i gniazd wtyczkowych – do rozdziału fazy na kilka obwodów przy zachowaniu czytelności połączeń.

Wskazówki Montażowe

Montaż mostka powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Mostek przeznaczony jest do współpracy z listwami zaciskowymi montowanymi na szynie TH35 (DIN). Należy upewnić się, że listwy posiadają odpowiednie gniazda do wtyku mostka (zwykle oznaczone symbolem mostka). Wciśnij mostek równomiernie, aż do zaskoczenia – nie używaj nadmiernej siły. Momenty dokręcania śrub listew zaciskowych oraz dopuszczalne przekroje przewodów przyłączeniowych stosuj zgodnie z dokumentacją producenta listew. Po zamontowaniu sprawdź ciągłość połączeń miernikiem.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze żółtym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony (IP) ma mostek? Sam mostek nie posiada zdefiniowanego stopnia ochrony – jest montowany wewnątrz rozdzielnic, które w standardowej konfiguracji zapewniają ochronę IP20, co jest typowe dla suchego środowiska wewnątrz szafy.
• Czy mostek nadaje się do listew zaciskowych innych producentów? Mostek ZQV 2.5N/7 jest zaprojektowany do współpracy z listwami zaciskowymi systemu Z (Weidmüller oraz kompatybilnymi). Przed montażem zalecamy weryfikację geometrii gniazda w listwie – musi ono pasować do kształtu wtyku mostka.
