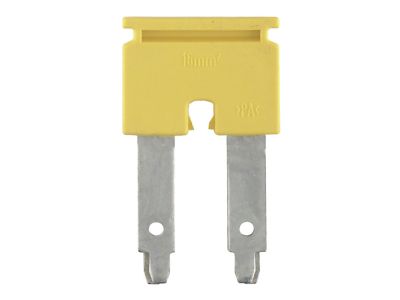

Złączka szynowa poprzeczna / mostek wtykowy, żółty ZQV 16/2 | 1739690000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek wtykowy) w kolorze żółtym, model ZQV 16/2, o prądzie znamionowym 76 A. Przeznaczona do szybkiego i pewnego łączenia równoległego zacisków aparatury modułowej, co redukuje ilość okablowania i oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 76 A: umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków – idealna do zasilania grup odbiorników lub dystrybucji fazy.
• Konstrukcja wtykowa: szybki montaż bez użycia narzędzi – mostek wsuwa się bezpośrednio w zaciski aparatów, skracając czas instalacji.
• Kolor żółty: ułatwia identyfikację przewodu ochronnego (PE) lub fazy w systemach oznakowanych kolorystycznie zgodnie z praktyką instalacyjną.
• Kompatybilność z aparaturą modułową: pasuje do standardowych listew zaciskowych i wyłączników z otworami na mostki poprzeczne – uniwersalne zastosowanie w rozdzielnicach.

Zgodność z Normami

Złączka szynowa ZQV 16/2 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z obowiązującymi przepisami.

Zastosowanie

Mostek poprzeczny znajduje zastosowanie wszędzie tam, gdzie konieczne jest równoległe połączenie kilku zacisków aparatury modułowej – w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Łączenie fazowe (L1, L2, L3) w grupach wyłączników nadprądowych lub różnicowoprądowych.
• Dystrybucja napięcia do styczników, przekaźników lub aparatury pomiarowej w szafach sterowniczych.
• Tworzenie wspólnego potencjału neutralnego (N) lub ochronnego (PE) w systemach TN-S.
• Zastosowanie w automatyce budynkowej do zasilania modułów oświetlenia, ogrzewania czy wentylacji.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Mostek wsuwa się w szczeliny zacisków aparatów zamontowanych na szynie TH35 (DIN). Przed wciśnięciem upewnij się, że zaciski są otwarte – w przypadku zacisków śrubowych dokręć je momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączanych do aparatów dobierz do prądu 76 A i warunków środowiskowych.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze żółtym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony mostka? Mostek jako element przeznaczony do montażu wewnątrz rozdzielnicy nie ma indywidualnego stopnia IP – jego ochrona wynika z obudowy rozdzielnicy. Typowo IP20 dla wnętrza szafy.
• Czy mostek może pracować w trybie ciągłym przy prądzie 76 A? Tak, prąd znamionowy 76 A określa maksymalny obciążalność ciągłą w normalnych warunkach pracy (temperatura otoczenia do 40°C). Należy jednak uwzględnić współczynniki korekcyjne w przypadku wyższych temperatur.
