Złączka szynowa poprzeczna / mostek wtykowy, żółty ZQV 10/2 | 1739680000 Weidmuller

Opis i Kluczowe Cechy

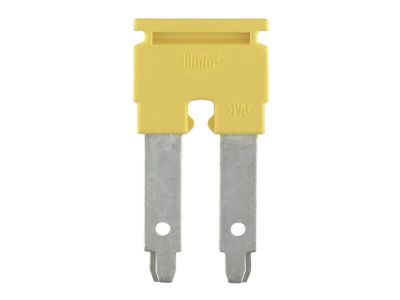

Złączka szynowa poprzeczna / mostek wtykowy ZQV 10/2 (nr kat. 1739680000) w kolorze żółtym służy do elektrycznego łączenia sąsiednich wyjść aparatury modułowej w rozdzielnicach. Prąd znamionowy 57 A pozwala na bezpieczne przewodzenie dużych obciążeń bez ryzyka przegrzania. Konstrukcja wtykowa umożliwia szybki montaż bez użycia narzędzi. Produkt przeznaczony do pracy w obwodach prądu przemiennego i stałego.

• Prąd znamionowy 57 A: gwarantuje niezawodne przewodzenie znacznych obciążeń, minimalizując straty mocy i ryzyko uszkodzeń termicznych w rozdzielnicy.
• Kolor żółty: ułatwia szybką identyfikację wizualną podczas montażu i serwisu, co przyspiesza prace instalacyjne.
• Konstrukcja wtykowa: eliminuje potrzebę użycia narzędzi – mostek wsuwany w gniazda aparatury, skracając czas instalacji.
• Kompatybilność z systemem ZQV: dedykowany do łączenia złączek szynowych serii ZQV, zapewnia pewne połączenie elektryczne i mechaniczną stabilność.
• Uniwersalność zastosowania: nadaje się do łączenia wyjść styczników, wyłączników, przycisków i innej aparatury modułowej na szynie TH35.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja jest zgodna z powszechnie przyjętymi standardami w branży elektroinstalacyjnej (seria DIN). Ze względu na charakter złączki, nie podlega odrębnej certyfikacji normami wytrzymałościowymi – bezpieczeństwo użytkowania zapewnia prawidłowy montaż i dobór obciążenia.

Zastosowanie

Mostek poprzeczny ZQV 10/2 jest przeznaczony do łączenia sąsiednich wyjść aparatury modułowej w rozdzielnicach, umożliwiając dystrybucję napięcia i prądu między urządzeniami. Sprawdza się w następujących scenariuszach:

• Łączenie wyjść styczników i wyłączników nadprądowych w szafach sterowniczych – zastępuje tradycyjne okablowanie.
• Dystrybucja fazy N lub PE między sąsiednimi złączkami w instalacjach oświetleniowych i siłowych.
• Integracja aparatury modułowej w automatyce budynkowej (np. łączenie sygnałów przekaźników).
• Tworzenie szyn zbiorczych dla obwodów sterowania w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Produkt przeznaczony jest do wsuwania w gniazda aparatury modułowej zamontowanej na szynie TH35 (DIN). Należy upewnić się, że wszystkie łączone urządzenia są odcięte od zasilania. Mostek wsuwa się ręcznie do momentu zatrzaśnięcia – nie wymaga dokręcania. Przekrój przewodów przyłączeniowych (jeśli stosowane) dobrać zgodnie z prądem 57 A i obowiązującymi przepisami. W przypadku wątpliwości co do kompatybilności, sprawdź dokumentację aparatury.

FAQ

• Czy mostek ZQV 10/2 nadaje się do łączenia różnych typów aparatury (np. stycznik i wyłącznik)? Tak, pod warunkiem że oba urządzenia posiadają gniazda zgodne z systemem ZQV. Mostek łączy sąsiednie wyjścia, umożliwiając dystrybucję prądu między nimi.
• Jaki jest stopień ochrony mostka? Stopień ochrony zależy od osłony całej rozdzielnicy. Sam mostek nie posiada deklarowanego IP – jest przeznaczony do montażu wewnątrz obudów o odpowiednim IP (zwykle IP20 lub wyższym).
• Czy mostek może pracować przy napięciu 230 V AC? Tak, prąd znamionowy 57 A jest niezależny od napięcia – mostek nadaje się do pracy w obwodach niskiego napięcia (np. 230/400 V AC i DC) w granicach dopuszczalnych dla aparatury, do której jest podłączony. Należy jednak sprawdzić maksymalne napięcie izolacji w dokumentacji konkretnych urządzeń.
