Złączka szynowa poprzeczna / mostek wtykowy, pomarańczowy ZQV 2.5N/8 | 1527670000 Weidmuller

Opis i Kluczowe Cechy

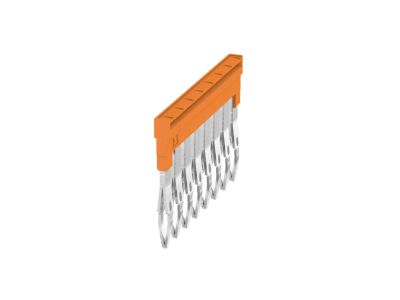

Mostek wtykowy ZQV 2.5N/8 w kolorze pomarańczowym (nr kat. 1527670000) to uniwersalne rozwiązanie do szybkiego i bezwodnego łączenia sąsiednich zacisków w listwach o przekroju 2,5 mm². Dzięki 8 biegunom umożliwia dystrybucję tego samego potencjału na kilku punktach bez konieczności stosowania dodatkowych przewodów, co skraca czas montażu i redukuje ryzyko błędów okablowania.

• Przekrój 2,5 mm²: dopasowany do standardowych listew zaciskowych, zapewnia pewne połączenie bez utraty parametrów.
• 8 biegunów: pozwala jednocześnie połączyć 8 zacisków, eliminując konieczność układania osobnych odgałęzień przewodowych.
• Kolor pomarańczowy: ułatwia szybką identyfikację mostków w szafie sterowniczej, szczególnie w rozdzielni z wieloma kolorami.
• Konstrukcja wtykowa: montaż bez narzędzi – mostek wciska się w szczeliny zacisków, gwarantując stabilne i powtarzalne połączenie.
• Materiał izolacyjny: wykonany z termoplastu odpornego na starzenie, zapewnia długotrwałą izolację między biegunami.

Zgodność z Normami

Złączka szynowa poprzeczna spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z normą IEC 60947-7-1 (listwy zaciskowe).

Zastosowanie

Mostek ZQV 2.5N/8 znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozprowadzenie tego samego sygnału (np. napięcia zasilania, szyny zbiorczej) na kilka zacisków w listwie.

• Łączenie potencjałów w szafach sterowniczych i rozdzielniach niskiego napięcia.
• Dystrybucja sygnałów sterujących (24 V DC/AC) na wiele styków przekaźników lub styczników.
• Tworzenie szyn zbiorczych dla czujników i elementów wykonawczych w automatyce budynkowej.
• Szybkie łączenie zacisków w węzłach zasilania systemów PLC i I/O.

Wskazówki Montażowe

Montaż mostka wtykowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Należy upewnić się, że listwa zaciskowa posiada gniazda zgodne z profilem ZQV. Mostek wciska się ręcznie, aż do kliknięcia – nie stosować nadmiernej siły. Przekrój przewodów podłączonych do listwy musi być dobrany do prądu obciążenia (zgodnie z dokumentacją listwy). Przed załączeniem napięcia sprawdzić poprawność połączenia i brak zwarć.

FAQ

• Czy mostek ZQV 2.5N/8 można stosować w listwach innych producentów? Mostek jest przeznaczony do listew z gniazdami kompatybilnymi z profilem ZQV (np. seria Weidmüller Z, W, A). Przed montażem w listwie innej marki należy sprawdzić wymiary i zgodność mechaniczna.
• Jaki jest stopień ochrony IP wbudowanego mostka? Produkt nie posiada własnego stopnia IP – po zamontowaniu w listwie zaciskowej znajdującej się w szafie sterowniczej ochronę zapewnia obudowa (np. IP20 w rozdzielnicy).
• Czy można łączyć więcej niż 8 biegunów? Tak – dostępne są dłuższe mostki (np. ZQV 2.5N/10 lub /12) lub łączy się kilka krótszych bezpośrednio obok siebie, tworząc szynę ciągłą.
