Złączka szynowa poprzeczna / mostek wtykowy, pomarańczowy ZQV 2.5N/7 | 1527640000 Weidmuller

Opis i Kluczowe Cechy

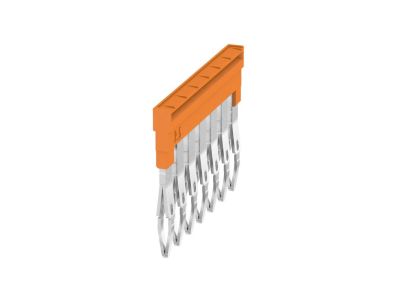

Złączka szynowa poprzeczna, znana również jako mostek wtykowy, model ZQV 2.5N/7 w kolorze pomarańczowym (symbol 1527640000) służy do tworzenia potencjałów elektrycznych na listwach zaciskowych. Oznaczenie 2.5N/7 wskazuje na 7-biegunowe połączenie dedykowane do przewodów o przekroju do 2,5 mm², co umożliwia szybkie i estetyczne łączenie sąsiednich zacisków bez konieczności stosowania dodatkowych przewodów. Kolor pomarańczowy ułatwia identyfikację fazy lub dedykowanego obwodu w rozdzielnicy.

• 7-biegunowa konstrukcja (model 2.5N/7): Umożliwia jednoczesne połączenie potencjału na siedmiu sąsiednich zaciskach, oszczędzając czas montażu i redukując liczbę połączeń.
• Kompatybilność z przewodami do 2,5 mm²: Przeznaczona do stosowania z listwami zaciskowymi przystosowanymi do przewodów o przekroju 2,5 mm² – zapewnia pewne i niskooporowe połączenie.
• Pomarańczowa izolacja: Wyróżnia się kolorystycznie, co ułatwia szybką identyfikację obwodu (np. faza L1) podczas prac serwisowych lub rozbudowy instalacji.
• Prosty montaż wtykowy: Mostek wsuwa się w sąsiednie zaciski bez użycia narzędzi, co przyspiesza prace i eliminuje ryzyko błędnego okablowania.
• Wysoka niezawodność mechaniczna: Wykonany z materiałów odpornych na drgania i temperaturę pracy typową dla rozdzielnic – długotrwałe utrzymanie parametrów połączenia.

Zgodność z Normami

Złączka szynowa poprzeczna ZQV 2.5N/7 jest produkowana zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej i rozdzielnic niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony wyłącznie do montażu w rozdzielnicach elektrycznych i szafach sterowniczych, gdzie stosowane są listwy zaciskowe z serii ZQV.

Zastosowanie

Mostek wtykowy ZQV 2.5N/7 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie potencjału elektrycznego na kilku sąsiednich zaciskach listwy, np. w celu dystrybucji napięcia fazy, neutralnego lub ochronnego. Szczególnie przydatny w instalacjach rozdzielczych, szafach sterowniczych i tablicach bezpieczeństwa.

• Łączenie potencjału L1, L2, L3 na listwach zaciskowych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyny neutralnej (N) lub ochronnej (PE) poprzez połączenie sąsiednich zacisków.
• Stosowanie w automatyce przemysłowej i budynkowej do dystrybucji napięcia sterującego (np. 24 V DC) na wielu punktach.
• Szybkie łączenie potencjałów w systemach sygnalizacji i oświetlenia awaryjnego, gdzie wymagana jest redundancja zasilania.

Wskazówki Montażowe

Montaż mostka ZQV 2.5N/7 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy i upewnić się, że obwód jest bezpieczny. Mostek wtykowy przeznaczony jest do montażu w listwach zaciskowych na szynie TH35 (DIN). Należy dobrać przekrój przewodów do obciążenia prądowego zgodnie z dokumentacją producenta listwy oraz obowiązującymi normami. Moment dokręcania śrub zacisków listwy powinien być zgodny z instrukcją producenta listwy. Po zamocowaniu mostka sprawdzić pewność osadzenia – nie może on samoczynnie wysunąć się z zacisków.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma ten mostek? Produkt nie posiada własnego stopnia ochrony, ponieważ jest elementem wewnętrznym rozdzielnicy. Po zamontowaniu w listwie zaciskowej wewnątrz rozdzielnicy chroniony jest obudową rozdzielnicy o odpowiednim stopniu IP (zazwyczaj IP20 dla aparatury w rozdzielnicy).
• Do jakich listew zaciskowych pasuje mostek ZQV 2.5N/7? Mostek przeznaczony jest do współpracy z listwami zaciskowymi serii ZQV producenta Weidmüller, w szczególności modelami przewidzianymi dla przewodów o przekroju 2,5 mm². Przed montażem należy sprawdzić kompatybilność z konkretnym typem listwy na podstawie dokumentacji technicznej.
