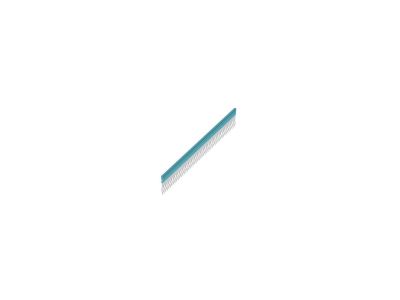

Złączka szynowa poprzeczna / mostek wtykowy, niebieski ZQV 4N/50 BL | 1528240000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek wtykowy typu ZQV 4N/50 BL w kolorze niebieskim to element do szybkiego i bezpiecznego łączenia potencjałów w listwach zaciskowych. Dzięki konstrukcji wtykowej umożliwia łatwe tworzenie magistrali zasilających bez konieczności stosowania dodatkowych przewodów. Kolor niebieski ułatwia identyfikację jako elementu przeznaczonego dla przewodu neutralnego (N) w instalacjach.

• Typ ZQV 4N/50: Dedytowany dla listew zaciskowych o przekroju do 4 mm² – gwarantuje kompatybilność z szeroką gamą złączek modułowych.
• Kolor niebieski: Jednoznacznie oznacza zastosowanie w obwodzie neutralnym – minimalizuje ryzyko pomyłek podczas montażu i serwisu.
• Mostkowanie poprzeczne: Umożliwia równoległe połączenie kilku listew zaciskowych w jednej szynie – skraca czas instalacji i oszczędza miejsce w rozdzielnicy.
• Konstrukcja wtykowa: Montaż bez narzędzi – wystarczy wcisnąć mostek w odpowiednie gniazda listwy, co przyspiesza prace i redukuje ryzyko błędów.
• Trwałe połączenie: Styk zapewnia pewny przesył prądu bez luzów – istotne dla długoterminowej niezawodności instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Montaż w rozdzielnicach z zachowaniem właściwych odstępów izolacyjnych zapewnia bezpieczeństwo użytkowania.

Zastosowanie

Mostek wtykowy ZQV 4N/50 BL znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i niezawodne połączenie potencjału neutralnego w systemach rozdzielczych.

• Dystrybucja przewodu neutralnego (N) w rozdzielnicach głównych i podrzędnych – uniknięcie wiązania wielu przewodów.
• Mostkowanie listew zaciskowych w szafach sterowniczych – uporządkowana i przejrzysta instalacja.
• Tworzenie magistrali zasilającej dla styczników, przekaźników i modułów PLC – szybkie podłączenie wielu urządzeń.
• Zastosowanie w automatyce budynkowej i przemysłowej – optymalizacja przestrzeni i czasu montażu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Mostek należy wcisnąć w odpowiednie gniazda listew zaciskowych umieszczonych na szynie TH35 (DIN). Przed montażem sprawdzić, czy listwy są prawidłowo zablokowane na szynie. Przekrój przewodów podłączonych do listew powinien być dobrany do spodziewanego obciążenia prądowego. W przypadku stosowania w obwodach o podwyższonych wymaganiach mechanicznych zaleca się dodatkowe zabezpieczenie przed przypadkowym wysunięciem (zgodnie z dokumentacją producenta listew).

FAQ

• Czy mostek ZQV 4N/50 BL może być stosowany do przewodu fazowego? Kolor niebieski jest standardowo zarezerwowany dla przewodu neutralnego (N) zgodnie z normą PN-HD 308. Stosowanie go w innych obwodach może prowadzić do pomyłek – zalecamy użycie odpowiednich wariantów kolorystycznych (np. szarych lub zielono-żółtych).
• Jaki jest stopień ochrony tego mostka? Same złączki szynowe poprzeczne nie mają określanego osobnego stopnia IP. Montowane wewnątrz rozdzielnic pracują w warunkach typowych dla aparatury modułowej (IP20), pod warunkiem zamknięcia obudowy rozdzielnicy.
• Czy można łączyć mostki szeregowo w celu przedłużenia magistrali? Mostek ZQV 4N/50 jest zaprojektowany do połączeń poprzecznych pomiędzy sąsiednimi listwami. Do łączenia dłuższych odcinków należy stosować dedykowane mostki o odpowiedniej długości lub łączyć je zgodnie z instrukcją producenta – nie wolno łączyć mostków mechanicznie bez zachowania dopuszczalnego obciążenia prądowego.
