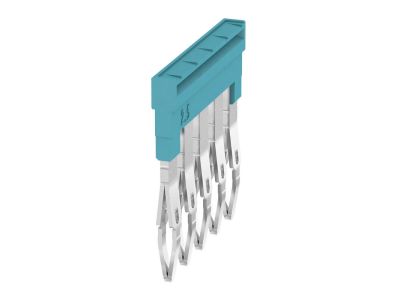

Złączka szynowa poprzeczna / mostek wtykowy, niebieski ZQV 2.5N/5 BL | 1527790000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna ZQV 2.5N/5 BL (symbol 1527790000) to mostek wtykowy przeznaczony do tworzenia połączeń potencjałów w listwach zaciskowych. Niebieski kolor ułatwia identyfikację przewodu neutralnego lub wyrównawczego w rozdzielnicy. Produkt stanowi szybkie i niezawodne rozwiązanie w systemach okablowania modułowego.

• Typ ZQV 2.5N/5: mostek o pięciu biegunach umożliwia łączenie pięciu torów prądowych w jednej operacji montażowej.
• Kolor niebieski: standardowe oznakowanie kolorystyczne ułatwia szybką identyfikację w rozdzielnicach i szafach sterowniczych.
• Konstrukcja wtykowa: bezpośrednie wpinanie w listwę zaciskową skraca czas montażu i eliminuje potrzebę stosowania dodatkowych narzędzi.
• Kompatybilność z listwami ZQV: dedykowany do listew zaciskowych serii ZQV 2.5N, zapewnia pewne i trwałe połączenie elektryczne.
• Małe wymiary: oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności połączeń poprzecznych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Zastosowane materiały i procesy produkcyjne gwarantują wysoką niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Mostek wtykowy ZQV 2.5N/5 BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne łączenie potencjałów w listwach zaciskowych.

• Łączenie szyn neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie połączeń wyrównawczych w instalacjach oświetleniowych i siłowych.
• Mostkowanie styków przekaźników, styczników lub wyłączników w układach automatyki budynkowej.
• Rozprowadzanie zasilania do kilku odbiorników z jednego źródła w szafach sterowniczych.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Mostek wtyka się bezpośrednio w odpowiednie gniazda listwy zaciskowej (szyna DIN TH35 nie jest wymagana – element mocuje się w listwie). Przekrój przewodów dobieraj zgodnie z obciążeniem i obowiązującymi normami. Nie przekraczaj maksymalnego prądu znamionowego listwy zaciskowej (jeśli nie jest podany – kieruj się danymi producenta listwy). Po montażu sprawdź poprawność połączeń i dokręć ewentualne zaciski śrubowe listwy zgodnie z dokumentacją.

FAQ

• Jakie narzędzie jest potrzebne do podłączenia przewodu? Do dokręcenia zacisku śrubowego wystarczy standardowy wkrętak płaski lub krzyżakowy dopasowany do rozmiaru śruby.
• Jaki stopień ochrony ma złączka? Stopień ochrony zależy od listwy zaciskowej i obudowy, w której jest zamontowany. Sam mostek nie ma własnego IP – w typowych warunkach rozdzielnicy osiąga IP20.
• Czy mostek jest przeznaczony do łączenia przewodów neutralnych i fazowych? Tak, mostek łączy potencjały – może być stosowany zarówno do przewodu neutralnego (kolor niebieski jest dedykowany), jak i innych biegunów, o ile dobór przekroju i obciążenia jest odpowiedni dla danej listwy zaciskowej.
