Złączka szynowa poprzeczna / mostek wtykowy, czerwony ZQV 2.5N/5 RD | 2108710000 Weidmuller

Opis i Kluczowe Cechy

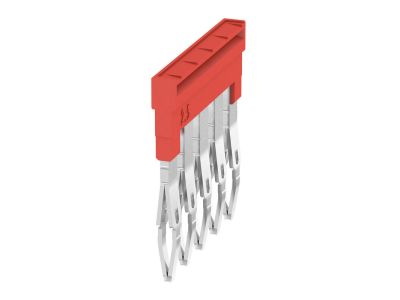

Mostek szynowy poprzeczny (złączka wtykowa) oznaczony symbolem 2108710000, typ ZQV 2.5N/5 RD, przeznaczony do łączenia potencjałów w listwach zaciskowych o przekroju 2,5 mm². Model 5-biegunowy (na pięć zacisków) umożliwia szybkie i powtarzalne połączenie elektryczne, redukując czas okablowania i minimalizując ryzyko błędów. Czerwona barwa ułatwia identyfikację fazy L1 w układach.

• Przekrój przewodów 2,5 mm²: dedykowany do standardowych listew zaciskowych o tym przekroju – zapewnia kompatybilność i pewne połączenie bez konieczności stosowania dodatkowych adapterów.
• 5-biegunowa konfiguracja: umożliwia jednoczesne połączenie potencjałów w pięciu sąsiednich zaciskach, co przyspiesza prace instalacyjne w rozdzielnicach i szafach sterowniczych.
• Kolor czerwony (RD): ułatwia wizualną identyfikację przewodu fazowego, co zwiększa bezpieczeństwo obsługi i serwisu.
• Konstrukcja wtykowa: montaż i demontaż bez użycia narzędzi – mostek wsuwa się w odpowiednie gniazda listew zaciskowych, co skraca czas instalacji.
• Kompatybilność z systemem ZQV: przeznaczony do listew zaciskowych serii ZQV (np. Weidmüller) o rastrze 5,1 mm – gwarantuje mechaniczne i elektryczne dopasowanie.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami norm europejskich (IEC/EN) oraz oznakowany CE. Szczegółowe parametry dielektryczne i prądowe zależą od zastosowanej listwy zaciskowej – należy przestrzegać wytycznych producenta systemu.

Zastosowanie

Mostek szynowy ZQV 2.5N/5 RD sprawdza się wszędzie tam, gdzie konieczne jest szybkie i niezawodne połączenie potencjałów w kilku punktach listew zaciskowych.

• Tworzenie pętli fazowej (L1) w rozdzielnicach budynkowych – czerwony kolor jednoznacznie oznacza przewód fazowy.
• Łączenie szyn N i PE w systemach rozdziału energii – oszczędność czasu i eliminacja mostkowania przewodami.
• Automatyka przemysłowa i szafy sterownicze – dystrybucja napięcia sterującego (np. 24 V DC) do wielu zacisków przekaźników i styczników.
• Instalacje tymczasowe i prototypowe – szybkie przełączanie układu połączeń bez modyfikacji okablowania.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Mostek wsuwaj w gniazda listew zaciskowych zgodnie z kierunkiem oznaczonym na obudowie (zwykle strzałka lub oznaczenie „TOP”). Upewnij się, że listwy są zamontowane na szynie TH35, a mostek jest całkowicie dociśnięty – brak luzu oznacza prawidłowe osadzenie. Przekrój przewodów przyłączanych do listew musi być zgodny z parametrami systemu (max. 2,5 mm²). Nie przekraczaj dopuszczalnego prądu sumarycznego dla danej listwy – sprawdź dokumentację techniczną listew zaciskowych.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze czerwonym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony (IP) ma mostek? Stopień ochrony zależy od listwy zaciskowej, w której jest osadzony. Sam mostek nie jest klasyfikowany pod kątem IP – jego szczelność wynika z obudowy listwy.
• Czy mostek nadaje się do listew innych producentów? Mostek jest zaprojektowany dla systemu ZQV (np. Weidmüller) o standardowym rastrze 5,1 mm. Może być kompatybilny z listwami innych producentów o takim samym rastrze, ale wymagana jest weryfikacja mechaniczna i elektryczna zgodnie z dokumentacją.
