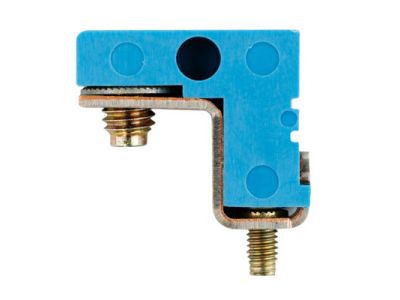

Złączka szynowa poprzeczna / mostek WQV 16N-PEN BL | 1071360000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) WQV 16N-PEN BL o symbolu 1071360000 to dedykowane rozwiązanie do szybkiego i bezpiecznego łączenia sąsiednich zacisków w rozdzielnicach modułowych. Przeznaczona do pracy w obwodach PEN (przewód ochronno-neutralny), wyposażona w izolację w kolorze niebieskim ułatwiającą identyfikację. Prąd znamionowy 16 A zapewnia wystarczającą obciążalność dla typowych obwodów dystrybucyjnych.

• Prąd znamionowy 16 A: gwarantuje bezpieczne przewodzenie prądu w obwodach ochronno-neutralnych bez ryzyka przegrzania złącza.
• Kolor niebieski (BL): ułatwia szybką identyfikację jako elementu przeznaczonego dla przewodu neutralnego lub PEN, zgodnie z przyjętymi konwencjami kolorystycznymi.
• Konstrukcja poprzeczna (mostek): pozwala na łatwe połączenie dwóch sąsiednich modułów aparatury bez konieczności stosowania dodatkowych przewodów, oszczędzając miejsce i skracając czas montażu.
• Kompaktowa budowa: niewielkie wymiary ułatwiają instalację w ciasnych rozdzielnicach i szafach sterowniczych.
• Uniwersalność montażu: przeznaczona do montażu na szynie TH35 (DIN), standardowej dla aparatury modułowej.

Zgodność z Normami

Złączka WQV 16N-PEN BL spełnia wymogi obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską dla bezpiecznej dystrybucji energii elektrycznej w rozdzielnicach niskiego napięcia.

Zastosowanie

Mostek przeznaczony jest do łączenia punktów neutralnych lub PEN w rozdzielnicach elektrycznych, szczególnie w instalacjach wymagających szybkiego i pewnego połączenia między modułami.

• Łączenie szyny neutralnej (N) w rozdzielnicach budynkowych, gdzie wymagane jest przejście 16 A.
• Tworzenie połączeń PEN w układzie TN-C, gdzie przewód ochronno-neutralny jest wspólny.
• Mostkowanie sąsiednich listew zaciskowych w szafach sterowniczych w celu dystrybucji potencjału neutralnego.
• Uzupełnienie instalacji modułowej przy budowie rozdzielnic z zachowaniem przejrzystości identyfikacji – niebieski kolor wspiera oznaczenie przewodu N/PEN.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Element montuje się na szynie TH35 (DIN), a przewody podłącza zgodnie z dokumentacją producenta. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 16 A i specyfikacji technicznej aparatury.

FAQ

• Czy mostek WQV jest podświetlany? Nie. Jest to pasywny element łączeniowy, nie posiada żadnych elementów świetlnych ani podświetlenia.
• Jakiego stopnia ochrony należy się spodziewać? W typowej rozdzielnicy aparatura modułowa pracuje w warunkach suchych, standardowo IP20. Brak danych dla samej złączki – instalacja wymaga obudowy zapewniającej odpowiednią ochronę.
• Czy ten mostek można stosować jako zwykły neutralny (N) zamiast PEN? Tak. Niebieski kolor oznacza przewód neutralny (N) lub PEN. W instalacjach TN-S może być używany wyłącznie jako N, pod warunkiem zgodności z projektem instalacji.
