Złączka szynowa poprzeczna / mostek WQV 16N-10 | 1073400000 Weidmuller

Opis i Kluczowe Cechy

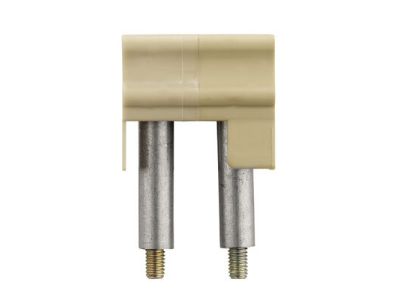

Złączka szynowa poprzeczna (mostek) WQV 16N-10 o symbolu 1073400000 przeznaczona jest do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Umożliwia dystrybucję potencjału (fazy lub przewodu neutralnego) pomiędzy sąsiednimi modułami bez konieczności stosowania dodatkowych przewodów.

• Konstrukcja poprzeczna: Zapewnia równomierne rozprowadzenie napięcia do kilku urządzeń jednocześnie, co przyspiesza montaż i redukuje liczbę połączeń.
• Łatwy montaż: Mostek wciska się bezpośrednio w gniazda aparatów modułowych na szynie DIN TH35, nie wymaga narzędzi.
• Bezpieczne połączenie: Styki wykonane z materiałów o dobrej przewodności, zapewniające niską rezystancję przejścia i odporność na obciążenia cieplne.
• Uniwersalność: Pasuje do standardowych aparatów modułowych z gniazdami szynowymi o rozstawie 4 mm, zgodnych z profilem DIN.
• Oszczędność miejsca: Eliminuje konieczność stosowania dodatkowych listew zaciskowych, co pozwala na bardziej przejrzysty układ w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Przeznaczony jest do pracy w rozdzielnicach niskiego napięcia zgodnych z wymaganiami norm serii IEC/EN 60947 oraz IEC/EN 61439.

Zastosowanie

Mostek WQV 16N-10 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba zasilenia kilku sąsiednich urządzeń modułowych tym samym potencjałem. Idealnie sprawdza się w:

• Łączeniu styczników modułowych w układach sterowania silnikami i oświetleniem.
• Zasilaniu fazy lub neutralnego w zestawach wyłączników nadprądowych i różnicowoprądowych.
• Dystrybucji napięcia sterującego (np. 230 V AC) do przycisków, przełączników i przekaźników.
• Automatyce budynkowej – łączenie zasilaczy, czujników i elementów wykonawczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Mostek montuje się na szynie DIN TH35 poprzez wciśnięcie go w gniazda aparatów modułowych – nie wymaga dokręcania. Przekrój przewodów doprowadzających należy dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. W celu uniknięcia przegrzania nie należy przeciążać mostka powyżej jego znamionowych parametrów (podanych na obudowie lub w dokumentacji producenta).

FAQ

• Czy mostek WQV 16N-10 nadaje się do łączenia aparatów różnych producentów? Tak, pod warunkiem że aparaty posiadają standardowe gniazda szynowe o rozstawie 4 mm (zgodne z DIN 43880). Pasuje m.in. do urządzeń firm Hager, Schneider Electric, Eaton, Legrand czy ABB.
• Jaki jest stopień ochrony tego mostka? Stopień ochrony nie jest podany w ofercie – należy przyjąć, że mostek przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowo panuje IP20. Nie jest odporny na wilgoć ani pył.
• Czy mostek może przenosić pełny prąd znamionowy aparatu? Nie – mostek jest elementem łączącym, a jego obciążalność jest ograniczona. Należy sprawdzić maksymalny prąd podany na obudowie mostka (w tym przypadku oznaczenie 16N sugeruje 16 A, ale zalecamy weryfikację w dokumentacji technicznej). W razie wątpliwości stosuj mostki o wyższym prądzie.
