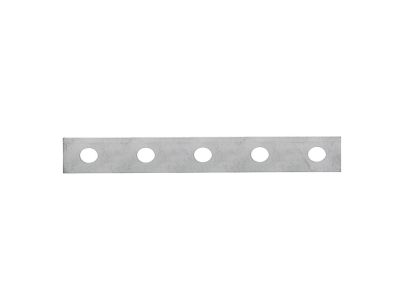

Złączka szynowa poprzeczna / mostek WQL 5 WF10 | 1016870000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQL 5 WF10 (symbol 1016870000) to element przeznaczony do tworzenia potencjałów wspólnych poprzez szeregowe łączenie zacisków aparatury modułowej. Umożliwia szybkie i uporządkowane okablowanie w szafach sterowniczych i rozdzielnicach, eliminując konieczność stosowania dodatkowych przewodów.

• Łączenie szeregowe zacisków: pozwala na wygodne i estetyczne prowadzenie obwodów sterowniczych lub sygnałowych bez zbędnych połączeń.
• Konstrukcja poprzeczna: montaż wzdłuż rzędu aparatów modułowych – oszczędność miejsca i czasu instalacji.
• Kompatybilność z aparaturą modułową: dedykowana do standardowych rozwiązań na szynie TH35.
• Bezobsługowość: brak ruchomych części – niezawodność i długa żywotność w statycznych zastosowaniach.
• Oznaczenie WQL 5 WF10: systemowe oznaczenie serii umożliwiające identyfikację kompatybilnych akcesoriów.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich dla osprzętu łączeniowego i elektroinstalacyjnego. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami unijnymi. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Złączka szynowa poprzeczna WQL 5 WF10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie elektryczne kilku bloków zacisków aparatury modułowej w jeden wspólny potencjał.

• Szeregowanie styków styczników, przekaźników lub wyłączników w celu doprowadzenia napięcia zasilania (faza/neutralny).
• Tworzenie magistrali sygnałowych w układach sterowania PLC – łączenie wejść/wyjść.
• Budowa rozdzielnic oświetleniowych i siłowych – uproszczenie okablowania w rzędzie modułów.
• Automatyka budynkowa – łączenie zasilania szyn DIN w centralach sterujących.

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów przyłączanych do zacisków należy dobrać do spodziewanego obciążenia prądowego. Dokręcanie śrub mocujących – momentem podanym w dokumentacji technicznej dostarczonej z produktem.

FAQ

• Czy mostek WQL 5 WF10 jest przystosowany do przenoszenia dużych prądów? W danych producenta nie podano konkretnych wartości prądu znamionowego ani napięcia. Złączka służy przede wszystkim do łączenia obwodów sterowniczych i sygnałowych – ostateczny dobór zależy od zastosowanych przewodów i zabezpieczeń. Przy dużym obciążeniu należy skonsultować się z dokumentacją aparatu, do którego jest montowana.
• Jaki stopień ochrony IP ma złączka? Dla tego konkretnego produktu nie określono stopnia IP. Aparatura modułowa stosowana w rozdzielnicach wewnątrz pomieszczeń standardowo montowana jest w obudowach o IP20 lub wyższym – złączka szynowa pracuje w takich samych warunkach.
• Czy mostek jest przeznaczony do łączenia styków pomocniczych czy głównych? Służy do szeregowania dowolnych zacisków aparatów modułowych, niezależnie od ich funkcji (styki pomocnicze, cewki, sygnałowe). Należy jednak upewnić się, że łączone obwody mają ten sam potencjał i nie są przeciążone.
