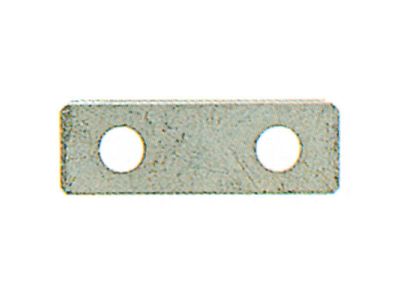

Złączka szynowa poprzeczna / mostek WQL 3 WFF120 | 1065600000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQL 3 WFF120 (symbol 1065600000) służy do łączenia trzech faz w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji poprzecznej umożliwia szybkie i bezpieczne połączenie szyn zbiorczych w instalacach trójfazowych, minimalizując pracochłonność montażu. Przeznaczona do stosowania z aparaturą modułową montowaną na szynie TH35.

• Konstrukcja poprzeczna: Zapewnia równomierne rozprowadzenie prądu między fazami oraz upraszcza okablowanie w rozdzielnicach trójfazowych.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm – szybki i pewny bez konieczności stosowania dodatkowych uchwytów.
• Materiał przewodzący: Wykonany z wysokiej jakości miedzi lub stopu miedzi (dane producenta) – niska rezystancja styku i minimalne straty mocy.
• Szerokość modułu 120 mm: Umożliwia spięcie trzech sąsiednich modułów w standardowej rozdzielnicy, zachowując przejrzysty układ połączeń.
• Trwałość mechaniczna: Odporność na drgania i temperatury pracy typowe dla rozdzielnic – niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Mostek szynowy WQL 3 WFF120 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada deklarację zgodności CE. Produkt spełnia standardy jakości i bezpieczeństwa obowiązujące w instalacach elektrycznych niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie wszędzie tam, gdzie w rozdzielnicach modułowych wymagane jest bezpieczne i uporządkowane połączenie szyn fazowych. Idealna do nowych instalacji oraz modernizacji istniejących układów.

• Łączenie szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.
• Dystrybucja energii w układach trójfazowych z aparaturą modułową (wyłączniki nadprądowe, różnicowoprądowe, styczniki).
• Montaż w szafach sterowniczych i automatyce budynkowej – zasilanie szyn DIN w obrębie jednego rzędu.
• Modernizacja istniejących rozdzielnic – szybkie zastąpienie wiązek przewodów estetycznym mostkiem.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Mostek należy zamontować na szynie TH35 (DIN 35 mm) zgodnie z instrukcją producenta. Przed montażem sprawdzić kompatybilność mechaniczną i elektryczną z używaną aparaturą. Moment dokręcania śrub oraz przekrój przewodów przyłączeniowych dobrać zgodnie z wytycznymi w dokumentacji technicznej.

FAQ

• Czy mostek WQL 3 WFF120 jest podświetlany? Nie, jest to element pasywny do łączenia szyn – nie zawiera żadnych źródeł światła ani układów elektronicznych.
• Jaki stopień ochrony IP ma ten mostek? Producent nie podaje konkretnego stopnia IP. Jako element montowany wewnątrz rozdzielnic przyjmuje się typowy poziom IP20 dla wnętrza szafy.
• Czy można go stosować do łączenia szyn w obwodach z prądem stałym? Zastosowanie w obwodach DC nie zostało potwierdzone w danych producenta. Mostek przeznaczony jest przede wszystkim do standardowych instalacji AC (brak specyfikacji DC).
