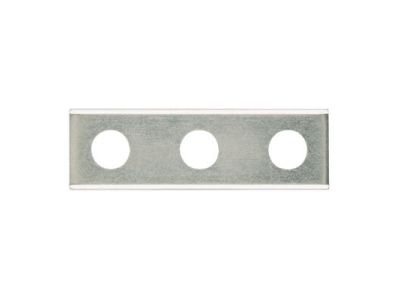

Złączka szynowa poprzeczna / mostek WQL 3 WF5 | 1812740000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna, oznaczona jako mostek WQL 3 WF5 (numer katalogowy 1812740000), służy do szybkiego i uporządkowanego łączenia biegunów aparatury modułowej na szynie DIN. Umożliwia dystrybucję potencjału elektrycznego między sąsiednimi urządzeniami, co redukuje ilość przewodów i przyspiesza montaż w rozdzielnicach.

• Budowa poprzeczna: Mostek przeznaczony do łączenia styków w poziomie – upraszcza tworzenie wspólnych szyn zasilających dla kilku modułów obok siebie.
• Kompatybilność z aparaturą modułową: Pasuje do standardowych wyłączników, styczników, przycisków i innych urządzeń o szerokości modułu 17,5 mm (1 moduł) – ułatwia rozbudowę instalacji.
• Oszczędność miejsca i czasu: Eliminuje konieczność ręcznego łączenia przewodami – redukuje ryzyko błędów montażowych i skraca czas prac w rozdzielnicy.
• Solidne wykonanie: Mostek zaprojektowany do wielokrotnego montażu i demontażu – zachowuje pewny styk przy regularnej eksploatacji.
• Bezobsługowość: Po prawidłowym montażu nie wymaga dodatkowego serwisowania – zwiększa niezawodność instalacji.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich stosowanych dla akcesoriów łączeniowych w rozdzielnicach. Spełnia warunki certyfikacji CE. Do montażu należy stosować wytyczne producenta oraz przepisy dotyczące instalacji elektrycznych.

Zastosowanie

Złączka szynowa poprzeczna WQL 3 WF5 sprawdza się w każdym układzie, gdzie wymagane jest szybkie i estetyczne połączenie kilku modułów aparatury na wspólnej szynie DIN.

• Tworzenie wspólnej szyny fazowej dla wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Łączenie styczników lub przekaźników w celu dystrybucji napięcia sterowniczego w szafach automatyki.
• Uporządkowane prowadzenie potencjału w układach sygnalizacji i sterowania (np. do przycisków i lamp kontrolnych).
• Redukcja liczby połączeń przewodowych w instalacjach tymczasowych i testowych.

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Mostek montuje się na standardowej szynie TH35 (DIN) wraz z aparaturą modułową. Należy upewnić się, że styki są czyste i dobrze dociśnięte – siła docisku oraz moment dokręcania (jeśli dotyczy) muszą być zgodne z dokumentacją techniczną producenta. Przekrój przewodów i obciążalność prądowa całego toru muszą być dobrane do prądu znamionowego zabezpieczeń w obwodzie.

FAQ

• Czy mostek WQL 3 WF5 jest przeznaczony do łączenia urządzeń o różnym prądzie? Mostek służy do łączenia biegunów aparatury o jednakowym potencjale – prąd obciążenia jest ograniczony przez najsłabsze ogniwo w torze. Należy dobrać go zgodnie z parametrami podanymi przez producentów urządzeń.
• Jaki jest stopień ochrony tego mostka? W danych katalogowych nie podano konkretnego stopnia IP. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (ochrona przed dotykiem palcem). Po zamontowaniu w szafie stopień ochrony wynika z obudowy.
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
