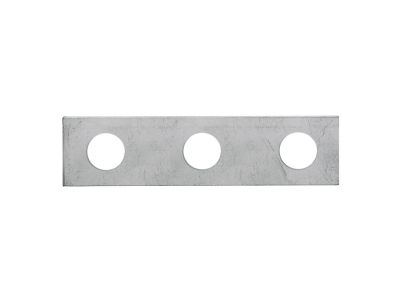

Złączka szynowa poprzeczna / mostek WQL 3 WF12 | 1781040000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQL 3 WF12 (nr katalogowy 1781040000) to element przeznaczony do szybkiego i bezpiecznego tworzenia połączeń elektrycznych między aparatami modułowymi montowanymi na szynie TH35. Pozwala na efektywne prowadzenie instalacji bez konieczności stosowania dodatkowych przewodów, co skraca czas montażu i zwiększa przejrzystość rozdzielnicy.

• Funkcja mostkowania: Umożliwia łączenie zasilania fazowego lub przewodu neutralnego między sąsiednimi aparatami, eliminując konieczność stosowania odrębnych przewodów.
• Łatwy montaż: Wsuwany bezpośrednio na szynę DIN TH35, bez użycia narzędzi – przyspiesza instalację i ułatwia późniejszą modyfikację układu.
• Kompaktowa konstrukcja: Zajmuje minimalną ilość miejsca w rozdzielnicy, co pozwala na optymalne zagospodarowanie wnęki montażowej.
• Pewne połączenie elektryczne: Zapewnia niską rezystancję styku, gwarantując niezawodne przewodzenie prądu i minimalizując ryzyko przegrzewania się połączeń.

Zgodność z Normami

Produkt podlega obowiązującym wymogom bezpieczeństwa elektrycznego i jest oznaczony znakiem CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z europejskimi normami. W przypadku szczegółowych wymagań normatywnych zalecamy zapoznanie się z dokumentacją techniczną producenta.

Zastosowanie

Mostek szynowy WQL 3 WF12 znajduje zastosowanie w rozdzielnicach elektrycznych i szafach sterowniczych, gdzie umożliwia tworzenie przejrzystych połączeń równoległych. Sprawdza się w następujących scenariuszach:

• Łączenie grup wyłączników nadprądowych w celu wspólnego zasilania fazowego
• Mostkowanie styczników i przekaźników w układach sterowania silnikami
• Rozdział potencjałów w automatyce budynkowej (oświetlenie, HVAC)
• Tworzenie szyn zbiorczych dla sygnałów sterujących w systemach PLC

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Mostek przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Podczas instalacji należy przestrzegać zaleceń producenta dotyczących siły wcisku oraz dopuszczalnego przekroju przewodów – w razie wątpliwości skorzystać z dokumentacji technicznej. Po zakończeniu montażu sprawdzić poprawność połączeń i dokręcenie zacisków (moment dokręcania zgodny z dokumentacją).

FAQ

• Jaki jest prąd znamionowy mostka WQL 3 WF12? W dostarczonej specyfikacji nie podano wartości prądu znamionowego. Należy dobrać mostek do konkretnego obwodu na podstawie danych projektowych i wymagań instalacji.
• Czy mostek można stosować z aparatami różnych producentów? Tak, o ile aparaty wyposażone są w standardowe zaciski do mostkowania (zgodne z profilem szyny i rozstawem). Zawsze zaleca się weryfikację kompatybilności mechanicznej przed montażem.
• Jaki stopień ochrony (IP) ma ten produkt? Stopień ochrony nie został określony w dostępnych danych. Typowo złączki szynowe montowane wewnątrz rozdzielnic mają ochronę IP20 – w przypadku tego modelu należy sprawdzić kartę katalogową producenta.
