Złączka szynowa poprzeczna / mostek WQL 2 WFF120 | 1065100000 Weidmuller

Opis i Kluczowe Cechy

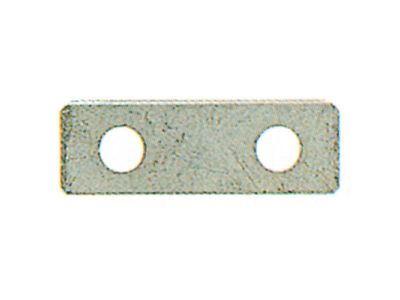

Złączka szynowa poprzeczna / mostek Weidmüller typu WQL 2 WFF120 (symbol 1065100000) to element do tworzenia szyn zbiorczych w rozdzielnicach modułowych. Umożliwia szybkie i bezpieczne połączenie styków górnych aparatury, oszczędzając czas instalacji i redukując liczbę pojedynczych przewodów. Długość 120 mm (oznaczenie WFF120) zapewnia optymalne dopasowanie do standardowych modułów.

• Przeznaczenie: Do łączenia fazy (L, N) pomiędzy sąsiednimi aparatami modułowymi na szynie TH35 – eliminuje potrzebę stosowania dodatkowych kabli i zacisków.
• Kompatybilność: Pasuje do większości wyłączników, styczników, przycisków i innej aparatury modułowej z zaciskami górnymi w standardzie 18 mm – uniwersalność w rozdzielnicy.
• Montaż: Wsuwany w szczelinę styku górnego bez użycia narzędzi – skraca czas instalacji przy rozbudowie lub modernizacji szaf.
• Wykonanie: Solidna konstrukcja z materiałów odpornych na nagrzewanie i korozję (dane producenta) – niezawodność w długotrwałej eksploatacji.
• Oznaczenie: Numer katalogowy 1065100000 ułatwia identyfikację i zamawianie właściwego mostka do konkretnej aplikacji.

Zgodność z Normami

Mostek poprzeczny WQL 2 WFF120 jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja spełnia standardowe wymagania dla akcesoriów instalacyjnych stosowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie wszędzie tam, gdzie konieczne jest doprowadzenie napięcia fazowego do kilku aparatów modułowych zamontowanych obok siebie w rozdzielnicy.

• Tworzenie szyny zbiorczej dla wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Łączenie styków górnych styczników i przekaźników w układach automatyki budynkowej.
• Dystrybucja napięcia w szafach sterowniczych dla modułów przycisków i przełączników.
• Modernizacja istniejących rozdzielnic – szybkie dodanie nowych obwodów bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż i podłączenie mostka poprzecznego powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Mostek montuje się na standardowej szynie TH35 (DIN) w zestawie z aparaturą modułową. Wsuń go w szczelinę styku górnego każdego aparatu, zachowując prawidłową orientację (linie fazowe). Po montażu sprawdź dokręcenie zacisków zgodnie z momentem obrotowym podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do spodziewanego obciążenia prądowego całego zestawu.

FAQ

• Jakie parametry prądowe ma ten mostek? W danych wejściowych produktu nie podano maksymalnego prądu. Wartość dopuszczalna zależy od konkretnej serii i konfiguracji – należy sprawdzić kartę katalogową Weidmüller lub skontaktować się z doradcą technicznym.
• Czy mostek jest dwubiegunowy (WQL 2)? Oznaczenie WQL 2 może sugerować konfigurację 2-biegunową (np. L+N), ale nie mamy tego potwierdzonego w dostarczonych danych. Zalecamy weryfikację w dokumentacji producenta przed zastosowaniem.
• Jaka jest długość mostka? Z nazwy wynika długość 120 mm (WFF120), co odpowiada standardowej szerokości sześciu modułów po 17,5 mm lub pięciu modułów po 18 mm – idealnie do łączenia kilku aparatów obok siebie.
