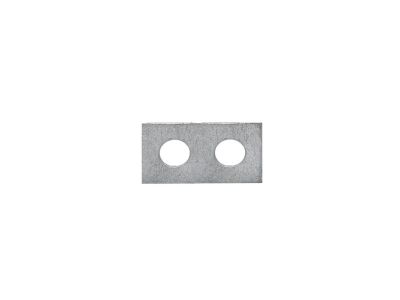

Złączka szynowa poprzeczna / mostek WQL 2 WF6 | 1780970000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna, oznaczona symbolem 1780970000 i modelem WQL 2 WF6, to mostek przeznaczony do łączenia ze sobą sąsiednich aparatów modułowych w rozdzielnicach, eliminując konieczność stosowania odcinków przewodów. Dzięki konstrukcji zaciskowej gwarantuje pewny i powtarzalny styk, co przyspiesza montaż oraz zwiększa niezawodność połączeń prądowych.

• Kompatybilność z aparaturą modułową: Stworzony do współpracy z typowymi wyłącznikami, stycznikami i przyciskami o standardowej szerokości modułu (18 mm) – umożliwia szybkie tworzenie mostków fazowych (L) lub neutralnych (N) bez dodatkowego okablowania.
• Konstrukcja stykowa: Mostek wyposażony w odpowiednio ukształtowane styki, które wsuwa się bezpośrednio w gniazda aparatów – redukuje ryzyko błędów montażowych i skraca czas instalacji nawet o 50% w porównaniu z tradycyjnym okablowaniem.
• Łatwa identyfikacja: Przejrzysty oznacznik modelu (WQL 2 WF6) ułatwia dobór odpowiedniego mostka do konkretnej konfiguracji aparatury.
• Uniwersalne zastosowanie: Mostek może być używany zarówno do łączenia styków górnych, jak i dolnych w zależności od potrzeb danego obwodu – zapewnia elastyczność w projektowaniu rozdzielnic.
• Solidne wykonanie: Zastosowane materiały przewodzące gwarantują trwałość mechaniczną i elektryczną przy zachowaniu niskiej rezystancji przejścia, co przekłada się na stabilną pracę obwodu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich dla aparatury modułowej, co potwierdza oznaczenie CE. Przeznaczony do montażu w rozdzielnicach spełniających standardy ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Mostek szynowy WQL 2 WF6 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie kilku aparatów modułowych w jeden obwód zasilania (np. faza L, przewód neutralny N) – zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Tworzenie szyny fazowej (L) dla grupy wyłączników nadprądowych lub różnicowoprądowych, co upraszcza rozdzielenie obwodów.
• Łączenie styków pomocniczych styczników modułowych do sygnalizacji lub sterowania.
• Budowa szyny neutralnej (N) w rozdzielnicach z dużą liczbą odbiorów jednofazowych.
• Zastosowanie w systemach automatyki budynkowej do połączeń między przekaźnikami a stycznikami na szynie DIN TH35.

Wskazówki Montażowe

Montaż mostka należy przeprowadzać wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia od rozdzielnicy. Produkt przeznaczony jest do instalacji na szynie TH35 (DIN). Przed wsunięciem mostka w gniazda aparatów upewnij się, że są one prawidłowo zamocowane na szynie. Siłę docisku zacisków dobieraj zgodnie z instrukcją producenta – nadmierna siła może uszkodzić styki, a zbyt mała prowadzić do przegrzewania. Przekrój przewodów (jeśli mostek jest łączony z przewodami) należy dobrać do obciążalności prądowej obwodu.

FAQ

• Jak dobrać mostek do konkretnej aparatury? Mostek WQL 2 WF6 jest uniwersalny – pasuje do większości aparatów modułowych o standardowym rozstawie styków (typowa szerokość modułu 18 mm). Przed zakupem sprawdź zgodność gniazd w swoim wyłączniku/styczniku z geometrią mostka.
• Czy mostek może być stosowany w obwodach prądu stałego? Mostek jest przewidziany głównie do obwodów prądu przemiennego (AC) w instalacjach niskiego napięcia. W przypadku DC konieczna jest weryfikacja dopuszczalnego prądu i napięcia stałego – nie podano tych wartości w dokumentacji produktu, dlatego zalecamy kontakt z działem technicznym producenta.
• Jakie są wartości znamionowe prądu i napięcia? W dostępnych danych nie podano konkretnych parametrów prądowo-napięciowych. Mostek należy dobierać zgodnie z obciążalnością zastosowanej aparatury oraz normami dla danej instalacji. W przypadku braku deklaracji producenta, przyjmuje się typowe wartości dla mostków szynowych (np. 63 A, 400 V AC) – ale nie są to dane dla tego produktu. Dla pewności skontaktuj się z dostawcą.
