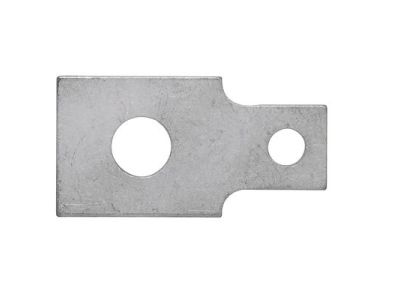

Złączka szynowa poprzeczna / mostek WQL 2 WF6-10 | 1806620000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQL 2 WF6-10 o symbolu katalogowym 1806620000 to element służący do łączenia przewodów w rozdzielnicach modułowych. Dzięki dwubiegunowej konstrukcji (oznaczenie WQL 2) umożliwia prowadzenie dwóch niezależnych obwodów, co zmniejsza liczbę wymaganych połączeń i oszczędza miejsce na szynie TH35. Oznaczenie WF6-10 wskazuje na zakres przekroju przewodów 6–10 mm², zapewniając odpowiednią przepustowość dla typowych instalacji sterowniczych i zasilających.

• Konstrukcja 2-biegunowa (WQL 2): Pozwala na jednoczesne łączenie dwóch obwodów, redukując liczbę złączek w rozdzielnicy i skracając czas montażu.
• Zakres przekroju WF6-10 (6–10 mm²): Przeznaczona do przewodów o średnim przekroju, stosowanych w obwodach sterowania i zasilania aparatury modułowej.
• Montaż na szynie TH35 (DIN): Szybkie i stabilne osadzenie w standardowych rozdzielnicach, bez potrzeby stosowania dodatkowych elementów mocujących.
• Materiał izolacyjny: Wykonana z tworzywa o dobrych właściwościach dielektrycznych – szczegóły techniczne dostępne w karcie katalogowej producenta.
• System oznaczeń Weidmüller: Łatwa identyfikacja i zgodność z innymi elementami rodziny WQL, co upraszcza rozbudowę instalacji.

Zgodność z Normami

Złączka szynowa poprzeczna WQL 2 WF6-10 jest produkowana zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Przeznaczona do stosowania w instalacjach elektrycznych wykonanych według standardów DIN i wymogów dyrektyw niskonapięciowych.

Zastosowanie

Mostek poprzeczny WQL 2 WF6-10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie przewodów między sąsiednimi aparatami modułowymi – zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Łączenie przewodów zasilających między stycznikami, wyłącznikami nadprądowymi i rozłącznikami w szafach sterowniczych.
• Tworzenie magistral zasilających w systemach automatyki budynkowej (np. sterowanie oświetleniem, roletami).
• Dystrybucja napięcia sterowniczego w obwodach PLC i przekaźnikowych.
• Połączenia poprzeczne w rozdzielnicach piętrowych, umożliwiające prowadzenie obwodów bez dodatkowego okablowania.

Wskazówki Montażowe

Montaż złączki szynowej oraz podłączanie przewodów może być wykonywane wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy osadzić na szynie TH35 (DIN) do momentu zatrzaśnięcia. Przewody o przekroju mieszczącym się w zakresie 6–10 mm² włożyć do odpowiednich zacisków i dokręcić z momentem zgodnym z dokumentacją producenta. Stosuj przewody odpowiednie do prądu obciążenia oraz temperatury otoczenia.

FAQ

• Czy złączka jest przystosowana do przewodów linkowanych? Oznaczenie WF6-10 dotyczy przekroju przewodów – szczegółowe informacje o typie żyły (linka, drut) oraz rodzaju zacisku należy sprawdzić w karcie katalogowej producenta (symbol 1806620000).
• Jaki jest stopień ochrony IP? Producent nie podaje w oznaczeniu stopnia ochrony. W standardowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed dotykiem przypadkowym.
• Czy złączka wymaga określonej biegunowości? Nie – konstrukcja jest symetryczna, może być stosowana zarówno do przewodów fazowych, neutralnych, jak i sterowniczych, bez ryzyka błędnego podłączenia.
