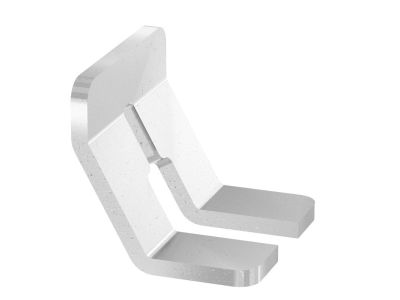

Złączka szynowa poprzeczna / mostek WQB-PEN 35 | 1060100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQB-PEN 35 (symbol 1060100000) przeznaczona do łączenia przewodów w systemie PEN (ochronno-neutralnym). Stanowi element pomocniczy w rozdzielnicach elektrycznych, umożliwiając bezpieczne i trwałe połączenie szyny zbiorczej z odpływami.

• Przeznaczenie do szyny PEN: dedykowana do przewodów ochronno-neutralnych – zapewnia zgodność z typowymi rozwiązaniami instalacyjnymi w systemie TN-C.
• Symbol 1060100000: jednoznaczna identyfikacja produktu ułatwiająca zamawianie i kompletację zamówień.
• Konstrukcja poprzeczna: umożliwia łatwe wyprowadzenie przewodów pod kątem prostym względem szyny głównej, co ułatwia estetyczne i uporządkowane prowadzenie instalacji.
• Kompatybilność z typowymi szynami: pasuje do standardowych szyn zbiorczych stosowanych w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja jest zgodna z ogólnymi zasadami stosowanymi w aparaturze rozdzielczej niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna WQB-PEN 35 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest bezpieczne połączenie przewodów ochronno-neutralnych z szyną zbiorczą.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych i komercyjnych – łączenie przewodów PEN z szyną zbiorczą.
• Systemy automatyki budynkowej – jako element wyrównawczy w obwodach ochronnych.
• Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa punktów przyłączeniowych dla przewodów neutralno-ochronnych.
• Instalacje przemysłowe – tam, gdzie występuje wspólna szyna PEN dla wielu obwodów.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Złączkę montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia prądowego wynikającego z projektu instalacji. Moment dokręcania śrub zaciskowych – według instrukcji dołączonej do produktu.

FAQ

• Czy mostek WQB-PEN 35 jest przeznaczony wyłącznie do szyny PEN? Tak, konstrukcja i symbol „PEN” wskazują na zastosowanie w systemie ochronno-neutralnym (TN-C). Nie należy go stosować w obwodach fazowych lub neutralnych w instalacjach z oddzielnym przewodem ochronnym.
• Jaki jest stopień ochrony tego mostka? Stopień ochrony zależy od konkretnej rozdzielnicy, w której mostek jest zainstalowany. Sam element jako część wewnętrzna aparatury nie ma przypisanej klasy IP – ochronę zapewnia obudowa rozdzielnicy.
• Czy do montażu potrzebne są specjalne narzędzia? Do zamocowania przewodów w zaciskach mostka wystarczy standardowy wkrętak. Montaż na szynie TH35 jest beznarzędziowy (zatrzask).
