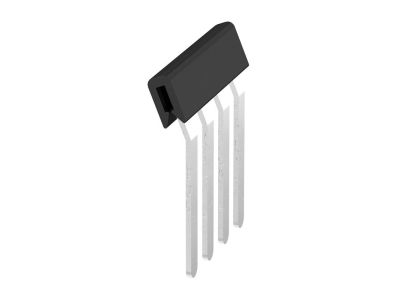

Złączka szynowa poprzeczna / mostek WQB B/4 | 1579030000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQB B/4 (symbol 1579030000) to element łączeniowy przeznaczony do poprzecznego łączenia zacisków aparatury modułowej w rozdzielnicach elektrycznych. Umożliwia szybkie i uporządkowane tworzenie połączeń między wyłącznikami, stycznikami i przyciskami, bez konieczności stosowania dodatkowych przewodów. Mostek montowany jest bezpośrednio na szynie TH35, co skraca czas instalacji i redukuje ryzyko błędów okablowania.

• Kompatybilność z aparaturą modułową: Przeznaczony do łączenia urządzeń o szerokości modułu 17,5 mm (1 moduł) z odpowiednimi zaciskami szynowymi – upraszcza trasowanie obwodów.
• Konstrukcja poprzeczna: Mostek łączy zaciski w jednej płaszczyźnie, co pozwala na zachowanie porządku w rozdzielnicy i ułatwia późniejszą diagnostykę.
• Wysoka jakość wykonania: Wykonany z materiałów przewodzących o niskiej rezystancji – minimalizuje straty mocy na połączeniach.
• Łatwy montaż na szynie TH35: Wsuwany bezpośrednio na szynę DIN – nie wymaga narzędzi ani dodatkowych elementów mocujących.
• Oszczędność miejsca w rozdzielnicy: Eliminuje konieczność prowadzenia przewodów pomiędzy urządzeniami, co zwalnia przestrzeń w szafie sterowniczej.

Zgodność z Normami

Mostek szynowy WQB B/4 został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa dla aparatury modułowej. Produkt posiada certyfikat CE. Szczegółowe informacje o zgodności z normami EN/IEC znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i powtarzalne łączenie zacisków aparatury modułowej w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w grupach obwodów – eliminacja dodatkowych przewodów fazowych.
• Tworzenie rozgałęzień obwodów sterowniczych w automatyce budynkowej i przemysłowej.
• Łączenie styczników, przekaźników i przycisków w układach sterowania silnikami, oświetleniem lub sygnalizacją.
• Zastosowanie w rozdzielnicach mieszkaniowych i komercyjnych, gdzie wymagana jest estetyka i przejrzystość instalacji.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Mostek należy osadzić na szynie TH35 (35×7,5 mm) zgodnie z kierunkiem montażu. Dokręcaj śruby zacisków z momentem zgodnym z dokumentacją producenta danego aparatu (typowe wartości 0,5–0,8 Nm). Przekrój przewodów przyłączanych do aparatury musi być dobrany do prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń i izolację.

FAQ

• Czy mostek WQB B/4 pasuje do każdej aparatury modułowej? Mostek jest przeznaczony do urządzeń z zaciskami szynowymi o standardowym rozstawie (zgodnym z DIN 43880). Przed montażem sprawdź kompatybilność z konkretnym modelem aparatu na podstawie dokumentacji producenta.
• Jaki jest prąd znamionowy tego mostka? Producent nie podaje prądu znamionowego dla symbolu 1579030000 w dostępnych danych. Dobór mostka należy przeprowadzić na podstawie dokumentacji technicznej lub wybrać model z deklarowanymi parametrami prądowymi.
• Czy mostek wymaga dodatkowego izolowania? Mostek jest elementem przewodzącym (najczęściej miedzianym lub mosiężnym). W standardowej rozdzielnicy izolację zapewniają odstępy powietrzne i obudowa. W środowiskach o podwyższonej wilgotności lub zapyleniu stosuj dodatkowe osłony izolacyjne zgodnie z projektem.
