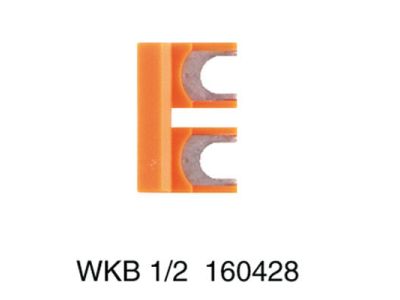

Złączka szynowa poprzeczna / mostek WKB 1/2 | 1604280000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna WKB 1/2 (symbol 1604280000) to mostek służący do szybkiego i bezpiecznego łączenia elektrycznego aparatury modułowej montowanej na szynie DIN. Dzięki swojej konstrukcji umożliwia tworzenie wspólnych potencjałów między sąsiednimi urządzeniami, co przyspiesza instalację i redukuje ilość połączeń przewodowych. Kompaktowa budowa ułatwia integrację w rozdzielnicach o ograniczonej przestrzeni.

• Łatwy i szybki montaż: mostek wystarczy wsunąć w odpowiednie gniazda aparatów, co skraca czas instalacji i eliminuje ryzyko błędów okablowania.
• Kompaktowa konstrukcja: niewielkie wymiary pozwalają na oszczędność miejsca w rozdzielnicy, szczególnie w gęsto wypełnionych szafach sterowniczych.
• Kompatybilność z szyną DIN: przeznaczony do montażu na szynie TH35, standardowej w rozdzielnicach i szafach sterowniczych, co zapewnia uniwersalność zastosowania.
• Niezawodne połączenie: wykonany z materiałów gwarantujących stabilne przewodzenie prądu i odporność na drgania, co zwiększa trwałość instalacji.
• Uniwersalność zastosowania: dedykowany do łączenia wyłączników nadprądowych, styczników, przycisków, przełączników oraz innej aparatury modułowej z gniazdami przystosowanymi do mostków poprzecznych.

Zgodność z Normami

Złączka szynowa poprzeczna WKB 1/2 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymagań Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczona do pracy w instalacjach niskiego napięcia.

Zastosowanie

Mostek poprzeczny WKB 1/2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie potencjałów elektrycznych między sąsiednimi modułami aparatury. Stosowany jest w celu uporządkowania instalacji i zmniejszenia liczby przewodów.

• Tworzenie wspólnej szyny zasilającej (np. fazy L) dla kilku wyłączników nadprądowych w rozdzielnicy.
• Łączenie styków sterowniczych (np. cewek styczników lub przekaźników) w układach automatyki budynkowej.
• Zasilanie sygnalizatorów i przycisków sterowniczych montowanych obok siebie w szafie sterowniczej.
• Budowa magistrali pomocniczych w rozdzielnicach przemysłowych, gdzie wymagana jest niska rezystancja połączeń.

Wskazówki Montażowe

Montaż złączki szynowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Mostek montuje się na szynie TH35 (DIN) – należy go wsunąć w przeznaczone do tego gniazda w aparatach modułowych. Nie wymaga użycia narzędzi. Momenty dokręcania ewentualnych połączeń śrubowych (jeśli występują) oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną konkretnych urządzeń. Po montażu sprawdzić poprawność styku i izolację.

FAQ

• Czy złączka WKB 1/2 pasuje do wszystkich aparatów modułowych? Złączka jest kompatybilna z urządzeniami posiadającymi gniazda przystosowane do mostków poprzecznych o standardowym rozstawie (np. typowe wyłączniki nadprądowe, styczniki, przyciski). Przed zakupem zalecamy sprawdzenie w dokumentacji technicznej aparatu, czy obsługuje on mostki WKB.
• Jaki stopień ochrony ma złączka? Sama złączka jako element łączący jest montowana wewnątrz rozdzielnicy, dlatego jej stopień ochrony odpowiada IP20 (ochrona przed dotknięciem palcem) – typowy dla aparatury wewnątrz szaf. Nie stanowi samodzielnego urządzenia.
• Czy można stosować mostek do łączenia urządzeń o różnych prądach znamionowych? Tak, mostek umożliwia połączenie potencjałów, jednak maksymalne obciążenie prądowe całego toru jest ograniczone przez najsłabszy element w łańcuchu (np. przewód lub zacisk). Należy przestrzegać parametrów znamionowych poszczególnych aparatów.
