Złączka szynowa poprzeczna / mostek śrubowy, żółty WQV 6/7 | 1062680000 Weidmuller

Opis i Kluczowe Cechy

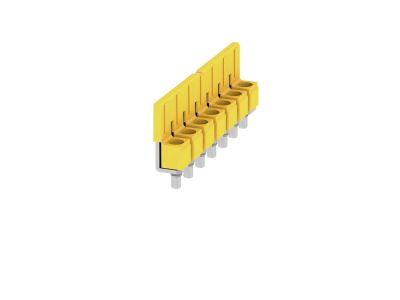

Złączka szynowa poprzeczna / mostek śrubowy WQV 6/7 w kolorze żółtym (symbol: 1062680000) z serii W służy do szybkiego i pewnego łączenia sąsiednich zacisków na szynie montażowej. Dzięki zwartej konstrukcji umożliwia dystrybucję tego samego potencjału bez konieczności stosowania dodatkowych przewodów, co oszczędza miejsce w rozdzielnicy i ułatwia instalację.

• Mostek śrubowy: zapewnia trwałe i bezpieczne połączenie elektryczne między zaciskami, eliminując ryzyko luzowania się przewodów.
• Żółty kolor: ułatwia szybką identyfikację mostka w rozdzielnicy, co przyspiesza prace serwisowe i diagnostykę.
• Kompatybilność z serią W: dedykowany do zacisków szynowych tej serii, gwarantuje idealne dopasowanie i niezawodne styki.
• Montaż na szynie TH35: standardowa instalacja na szynie DIN, nie wymaga narzędzi ani dodatkowych akcesoriów.
• Oszczędność miejsca: zastępuje wiele pojedynczych połączeń przewodowych, redukując objętość okablowania w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami norm DIN. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Bezpieczeństwo instalacji zapewnia wyłącznie montaż przez wykwalifikowany personel z uprawnieniami SEP.

Zastosowanie

Złączka poprzeczna WQV 6/7 przeznaczona jest do łączenia sąsiednich zacisków szynowych w celu dystrybucji potencjału (np. fazy, neutralnego, ochronnego). Sprawdza się w każdym typie rozdzielnic i szaf sterowniczych.

• Dystrybucja potencjału w obwodach sterowania i zasilania – łączenie zacisków fazowych lub neutralnych.
• Porządkowanie okablowania w rozdzielnicach głównych i podrozdzielnicach – redukcja liczby przewodów.
• Szybkie tworzenie magistrali sygnałowych w układach automatyki budynkowej i przemysłowej.
• Łączenie zacisków przekaźników, styczników i innych aparatów modułowych do wspólnej szyny potencjałów.

Wskazówki Montażowe

Montaż złączki poprzecznej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Mostek montuje się na szynie TH35 (DIN) bezpośrednio na sąsiednich zaciskach – należy go wsunąć w odpowiednie gniazda i dokręcić śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dołączanych do zacisków musi być dobrany do prądu obciążenia. Po montażu sprawdzić poprawność połączeń oraz brak zwarcia.

FAQ

• Do jakich zacisków pasuje mostek WQV 6/7? Mostek przeznaczony jest do zacisków szynowych serii W producenta Weidmüller (symbol WQV). Należy sprawdzić kompatybilność z konkretnym modelem zacisku.
• Czy można łączyć więcej niż 7 zacisków jednym mostkiem? Ten model (WQV 6/7) jest przystosowany do łączenia maksymalnie 7 sąsiednich zacisków. W przypadku potrzeby połączenia większej liczby należy zastosować mostki o większej liczbie biegunów lub połączyć je szeregowo.
• Jakie jest napięcie/prąd znamionowy mostka? Producent nie podaje osobnych wartości dla samego mostka – parametry zależą od użytych zacisków. Należy kierować się danymi katalogowymi zacisków, w których mostek jest instalowany. Typowo są to wartości do 800 V i do 32 A (w zależności od typu zacisku).
