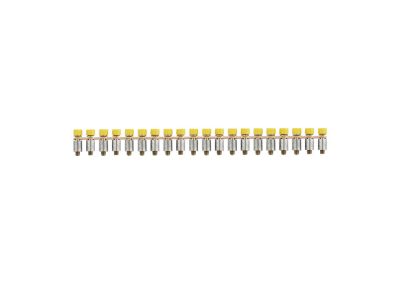

Złączka szynowa poprzeczna / mostek Q 20 WDL2.5S | 1074200000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek Q 20 WDL2.5S (symbol 1074200000) to element przeznaczony do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Umożliwia dystrybucję fazy (L1, L2, L3) lub przewodu neutralnego (N) pomiędzy sąsiednimi urządzeniami montowanymi na szynie TH35. Dzięki mostkowi poprzecznemu eliminuje się konieczność wykonywania indywidualnych połączeń przewodami, co przyspiesza montaż i zwiększa przejrzystość instalacji.

• Mostek poprzeczny typu Q 20: umożliwia połączenie do 20 modułów aparatury (szerokość modułu 18 mm) – korzyść to szybkie i uporządkowane rozprowadzenie zasilania bez stosowania dodatkowych przewodów.
• Materiał przewodzący: wykonany z miedzi – zapewnia niską rezystancję i minimalne straty mocy przy przepływie prądu.
• Kompatybilność: dedykowany do aparatury modułowej z zaciskami przystosowanymi do mostkowania – gwarantuje pewne połączenie elektryczne i mechaniczne.
• Montaż bez narzędzi: wystarczy wcisnąć mostek w odpowiednie gniazda w aparaturze; demontaż również prosty – oszczędność czasu podczas instalacji.
• Bezpieczeństwo: izolowana konstrukcja zabezpiecza przed przypadkowym zwarciem w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnych z ogólnymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Złączka szynowa poprzeczna Q 20 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych do:

• Dystrybucji fazy zasilającej do szeregu wyłączników nadprądowych, różnicowoprądowych lub styczników.
• Tworzenia wspólnego potencjału (np. N lub PE) dla grupy aparatów modułowych.
• Szybkiego łączenia aparatury w układach sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Mostek montuje się na szynie TH35 (DIN) po uprzednim zamocowaniu aparatury. Należy upewnić się, że mostek jest prawidłowo osadzony w gniazdach każdego modułu. Przekroje przewodów podłączeniowych należy dobrać zgodnie z projektem i obciążeniem. Moment dokręcania zacisków – stosować się do dokumentacji producenta aparatury.

FAQ

• Jaki jest maksymalny prąd mostka Q 20? Producent nie podaje konkretnej wartości w dostępnych danych. W praktyce mostki poprzeczne stosuje się w obwodach, gdzie prąd nie przekracza wartości znamionowej najsłabszego elementu toru – zaleca się kierowanie dokumentacją techniczną podłączanej aparatury.
• Czy mostek jest podświetlany? Nie, mostek Q 20 jest elementem pasywnym – nie posiada podświetlenia ani innych elementów sygnalizacyjnych.
• Jaki stopień ochrony ma mostek? Jako element montowany wewnątrz rozdzielnicy, standardowo zapewnia ochronę IP20, pod warunkiem że obudowa rozdzielnicy jest odpowiednio uszczelniona.
