Złączka szynowa poprzeczna / mostek, niebieski ZQV 1.5N/3 BL | 1985550000 Weidmuller

Opis i Kluczowe Cechy

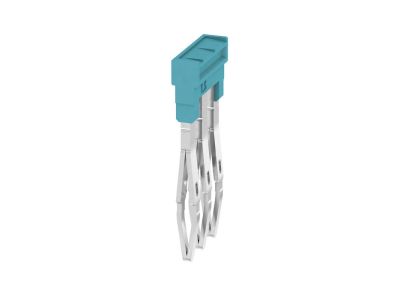

Złączka szynowa poprzeczna / mostek ZQV 1.5N/3 BL (symbol 1985550000) to niebieski element służący do zasilania poprzecznego w rozdzielnicach modułowych. Dzięki trzem biegunom umożliwia równomierne rozprowadzenie napięcia do trzech odbiorników, a przekrój znamionowy 1,5 mm² zapewnia pewne połączenie w standardowych obwodach instalacyjnych.

• Przekrój znamionowy 1,5 mm²: dedykowany do przewodów o tym przekroju – gwarantuje bezpieczne i trwałe połączenie elektryczne bez ryzyka poluzowania.
• 3 bieguny: pozwala na jednoczesne połączenie trzech odgałęzień lub zacisków, co przyspiesza montaż i porządkuje okablowanie w rozdzielnicy.
• Kolor niebieski: ułatwia identyfikację jako element przeznaczony do przewodu neutralnego (zgodnie z powszechną konwencją oznaczania w instalacjach niskiego napięcia).
• Konstrukcja poprzeczna: montowany bezpośrednio na szynie DIN TH35 – oszczędza miejsce i eliminuje konieczność stosowania dodatkowych listew.
• Kompatybilność z serią ZQV: zaprojektowany do współpracy z zaciskami i listwami Weidmüller – zapewnia spójność systemową i łatwość rozbudowy.

Zgodność z Normami

Mostek ZQV 1.5N/3 BL został wykonany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt przeznaczony do montażu w rozdzielnicach spełniających wymagania norm serii IEC/EN 61439. W instalacjach niskiego napięcia należy stosować go zgodnie z obowiązującymi przepisami budowy urządzeń elektrycznych.

Zastosowanie

Uniwersalna złączka szynowa poprzeczna sprawdza się wszędzie tam, gdzie potrzebne jest szybkie i uporządkowane rozprowadzenie napięcia w rozdzielnicy. Szczególnie polecana do:

• tworzenia mostków neutralnych (N) lub PEN w rozdzielnicach głównych i podrozdzielnicach,
• łączenia szeregowego trzech modułów aparatury wymagających wspólnego potencjału,
• automatyki budynkowej – w szafach sterowniczych do zasilania przekaźników, styczników lub czujników,
• instalacji tymczasowych i rozdzielnic warsztatowych, gdzie liczy się szybki montaż i demontaż.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Element osadza się na szynie DIN TH35, a następnie łączy się z zaciskami za pomocą wkrętaka – moment dokręcania należy dostosować do zaleceń producenta aparatury (zazwyczaj 0,5–0,8 Nm). Przekrój podłączanych przewodów nie może przekraczać 1,5 mm². Po zakończeniu montażu sprawdź poprawność połączeń i zabezpiecz obwód.

FAQ

• Czy mostek niebieski ZQV 1.5N/3 BL jest przeznaczony wyłącznie do przewodu neutralnego? Kolor niebieski, zgodnie z normą IEC 60446, służy do oznaczania przewodów neutralnych. Jednak ostateczne przeznaczenie w danej instalacji określa projekt elektryczny – mostek można stosować również w innych obwodach, jeśli wymaga tego schemat.
• Ile biegunów posiada ten mostek? Mostek ma trzy bieguny (3 zaciski). Pozwala to na podłączenie trzech odrębnych przewodów lub wyprowadzenie napięcia do trzech modułów – każdy biegun jest ze sobą galwanicznie połączony wewnątrz mostka.
• Jaki jest dopuszczalny przekrój przewodu dla mostka ZQV 1.5N/3 BL? Zgodnie z oznaczeniem 1.5N, mostek został zaprojektowany do przewodów o przekroju 1,5 mm². Nie należy podłączać przewodów o większym przekroju, gdyż może to spowodować nieprawidłowy docisk i przegrzewanie się połączenia.
