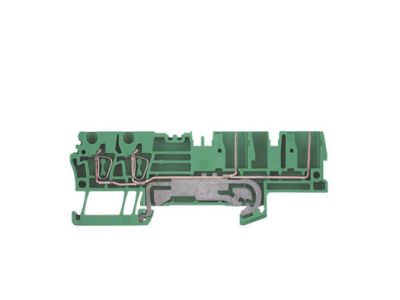

Złączka szynowa ochronna ZTPE 2.5/4AN/2 | 1815120000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna ZTPE 2.5/4AN/2 (nr katalogowy 1815120000) przeznaczona jest do bezpiecznego łączenia przewodów ochronnych (PE) w rozdzielnicach modułowych. Dzięki dwóm zaciskom typu 4AN umożliwia wyprowadzenie dwóch niezależnych obwodów ochronnych, zapewniając ciągłość uziemienia i podnosząc bezpieczeństwo instalacji.

• Przekrój przewodów do 2,5 mm²: optymalny dla standardowych przewodów ochronnych, zapewnia pewne i trwałe połączenie bez ryzyka poluzowania.
• Dwa zaciski typu 4AN: pozwalają na podłączenie dwóch przewodów PE w jednym punkcie, co ułatwia rozgałęzianie szyny ochronnej.
• Montaż na szynie TH35 (DIN): szybki i stabilny montaż w rozdzielnicy, zgodny z typową infrastrukturą aparatury modułowej.
• Kompaktowa budowa: oszczędza miejsce w szafie rozdzielczej, umożliwiając gęste rozmieszczenie aparatów.
• Materiał i wykonanie: trwałe materiały odporne na korozję i wysoką temperaturę, gwarantujące długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Złączka ZTPE 2.5/4AN/2 spełnia wymagania odpowiednich norm europejskich dla aparatury łączeniowej i rozdzielczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Jak każda aparatura modułowa, przeznaczona jest do użytku w warunkach suchych, w pomieszczeniach zamkniętych.

Zastosowanie

Złączka ochronna ZTPE 2.5/4AN/2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne łączenie przewodów ochronnych zgodnie z zasadami ochrony przeciwporażeniowej.

• W rozdzielnicach głównych i podrozdzielnicach – do budowy szyny PE i wyprowadzania uziemienia poszczególnych obwodów.
• W automatyce budynkowej – do uziemiania szaf sterowniczych, modułów wykonawczych i czujników.
• W instalacjach przemysłowych – do łączenia przewodów ochronnych przy stycznikach, wyłącznikach silnikowych i innych aparatach.
• W systemach sygnalizacji i bezpieczeństwa – jako element zapewniający ciągłość uziemienia w torach pomiarowych i sterujących.

Wskazówki Montażowe

Montaż złączki ZTPE 2.5/4AN/2 powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wsunąć do zacisków i dokręcić z momentem zgodnym z dokumentacją producenta (zalecany przekrój przewodu nie przekracza 2,5 mm²). Upewnij się, że połączenia są sztywne i nie ma ryzyka poluzowania podczas eksploatacji.

FAQ

• Jaki jest przekrój przewodu do podłączenia? Złączka przeznaczona jest dla przewodów o przekroju do 2,5 mm² (sztywnych i elastycznych). Dla przewodów elastycznych zaleca się stosowanie tulejek zaciskowych.
• Czy złączka nadaje się do montażu na standardowej szynie DIN? Tak, złączka wyposażona jest w zatrzask umożliwiający szybki montaż na szynie TH35 (35 mm) zgodnie z normą DIN EN 60715.
• Ile przewodów można podłączyć do jednej złączki? Złączka posiada dwa niezależne zaciski, co pozwala na podłączenie dwóch przewodów ochronnych (PE). Można również wykorzystać jeden zacisk do przyłączenia szyny z jednej strony, a drugi do odbiornika.
