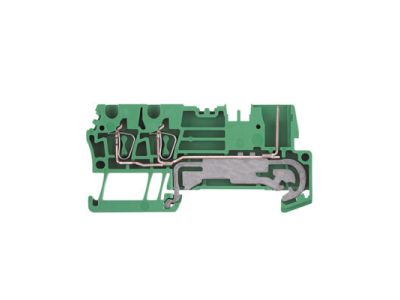

Złączka szynowa ochronna ZTPE 2.5/3AN/1 | 1815100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna ZTPE (symbol 1815100000) to element instalacji elektrycznej przeznaczony do przyłączania przewodów ochronnych (PE). Wyposażona w 3 zaciski umożliwiające podłączenie przewodów o przekroju do 2.5 mm², co zapewnia bezpieczne i niezawodne połączenie w szafie rozdzielczej.

• Przekrój przewodu 2.5 mm²: Umożliwia bezpieczne podłączenie przewodów ochronnych o standardowym przekroju, stosowanych w obwodach oświetleniowych i gniazd wtyczkowych.
• 3 zaciski przyłączeniowe: Pozwala na rozgałęzienie lub przyłączenie do trzech niezależnych przewodów ochronnych, co ułatwia organizację okablowania w rozdzielnicy.
• Konstrukcja szynowa: Montaż na szynie DIN TH35 zapewnia szybki i stabilny montaż w szafie rozdzielczej zgodnie z praktyką instalacyjną.
• Przeznaczenie ochronne: Zapewnia ciągłość przewodu PE, kluczową dla ochrony przeciwporażeniowej w instalacjach elektrycznych.

Zgodność z Normami

Produkt spełnia wymogi odpowiednich norm europejskich oraz posiada certyfikat CE. Montaż i użytkowanie zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Złączka szynowa ochronna ZTPE znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach przyłączeniowych jako element łączący przewody ochronne (PE) z szyną ochronną.

• Łączenie przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału szyny PE dla wielu odbiorników.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wykorzystanie w instalacjach fotowoltaicznych i systemach ładowania pojazdów elektrycznych jako element ochronny.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złączkę montuj na szynie DIN TH35 zgodnie z zaleceniami producenta. Użyj przewodów o przekroju nie większym niż 2.5 mm² i dokręć śruby z momentem zgodnym z dokumentacją techniczną.

FAQ

• Czy złączka ZTPE jest odpowiednia do przewodów o większym przekroju niż 2.5 mm²? Złączka została zaprojektowana dla przewodów o przekroju do 2.5 mm². Nie należy stosować przewodów o większym przekroju, aby zapewnić prawidłowe dokręcenie i kontakt.
• Jak zamontować złączkę na szynie DIN? Złączkę należy mocno wcisnąć na szynę TH35 aż do zatrzaśnięcia. Do demontażu użyj wkrętaka, aby odblokować zaczep.
• Jaki stopień ochrony ma ta złączka? Brak informacji w danych producenta. Standardowo złączki szynowe montowane wewnątrz rozdzielnicy mają stopień ochrony wynikający z obudowy (np. IP20, IP40).
