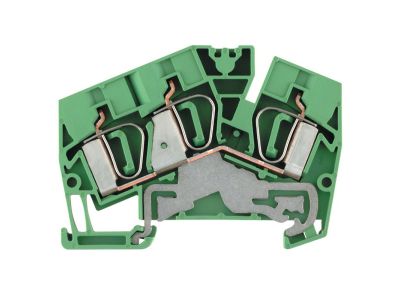

Złączka szynowa ochronna ZPE 6-2/3AN | 1771360000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna ZPE 6-2/3AN (indeks 1771360000) to element służący do bezpiecznego łączenia przewodów ochronnych PE w rozdzielnicach elektrycznych. Przeznaczona do montażu na standardowej szynie montażowej, zapewnia trwałe i niskorezystancyjne połączenie, co jest kluczowe dla skuteczności ochrony przeciwporażeniowej. Jej kompaktowa konstrukcja ułatwia instalację w ograniczonej przestrzeni rozdzielnicy.

• Przeznaczenie ochronne PE: Zapewnia niezawodne połączenie przewodów ochronnych, co minimalizuje ryzyko porażenia prądem w przypadku awarii izolacji.
• Montaż na szynie TH35: Szybki i łatwy montaż w standardowych rozdzielnicach modułowych bez potrzeby stosowania dodatkowych akcesoriów.
• Trwała konstrukcja: Materiały odporne na korozję i starzenie gwarantują długotrwałe utrzymanie parametrów elektrycznych.
• Oznaczenie ZPE: Wyraźne oznaczenie ułatwia identyfikację złączki w systemie ochronnym, co jest istotne przy serwisie i przeglądach.
• Odporność na obciążenia mechaniczne: Solidna budowa zapewnia stabilne mocowanie przewodów i odporność na wibracje podczas normalnej pracy.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnymi zasadami bezpieczeństwa dla aparatury elektrycznej niskiego napięcia stosowanej w instalacjach budynkowych.

Zastosowanie

Złączka ZPE 6-2/3AN znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne połączenie przewodów ochronnych PE w systemie rozdzielczym. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Łączenie przewodów ochronnych w głównych rozdzielnicach elektrycznych (RG, RGN).
• Tworzenie węzłów uziemiających i połączeń wyrównawczych w szafach sterowniczych.
• Instalacje tymczasowe (np. place budowy) wymagające szybkiego montażu i demontażu.
• Modernizacja istniejących rozdzielnic – łatwa wymiana lub rozbudowa systemu ochronnego.

Wskazówki Montażowe

Montaż i wszelkie prace przy złączce może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od zasilania. Złączkę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy odizolować na odpowiednią długość i dokręcić śruby momentem zgodnym z dokumentacją producenta, zwracając uwagę na dobór przekroju przewodu do prądu obciążenia i warunków zwarciowych.

FAQ

• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic – typowy stopień ochrony dla montażu w suchych pomieszczeniach to IP20 (ochrona przed ciałami stałymi o średnicy >12,5 mm i brakiem ochrony przed wilgocią). Szczegółowe dane znajdziesz w karcie katalogowej producenta.
• Czy złączka nadaje się do przewodów wielożyłowych? Złączka jest przystosowana do łączenia przewodów jedno- i wielożyłowych o przekrojach zgodnych z oznaczeniem – zaleca się stosowanie końcówek tulejkowych dla przewodów wielożyłowych w celu zapewnienia pewnego połączenia.
• Jak sprawdzić poprawność połączenia ochronnego? Po montażu należy wykonać pomiar rezystancji połączenia ochronnego oraz sprawdzić ciągłość przewodów PE zgodnie z normami badań instalacji elektrycznych (np. PN-HD 60364-6).
