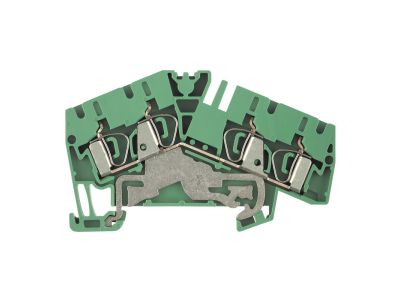

Złączka szynowa ochronna ZPE 4-2/4AN | 1807090000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna ZPE 4-2/4AN (symbol 1807090000) to element przeznaczony do bezpiecznego łączenia przewodów ochronnych (PE) w instalacjach elektrycznych. Montowana na szynie DIN TH35, zapewnia szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych. Dzięki konstrukcji umożliwiającej podłączenie przewodów o różnych przekrojach, złączka gwarantuje niezawodne uziemienie obwodów.

• Bezpieczne uziemienie: Dedykowana dla przewodów ochronnych PE, minimalizuje ryzyko porażenia prądem w instalacjach elektrycznych.
• Montaż na szynie DIN TH35: Umożliwia szybkie i stabilne osadzenie w standardowych rozdzielnicach modułowych, oszczędzając czas instalacji.
• Niezawodna stykność: Konstrukcja zacisków zapewnia trwałe i niskorezystancyjne połączenie, kluczowe dla skuteczności ochrony przeciwporażeniowej.
• Uniwersalne zastosowanie: Przeznaczona do przewodów miedzianych, kompatybilna z typową aparaturą modułową w obwodach prądu przemiennego i stałego.
• Oznaczenie zgodne z normami: Żółto-zielona barwa i symbol ZPE ułatwiają identyfikację w instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Konstrukcja oraz zastosowane materiały gwarantują bezpieczeństwo użytkowania zgodne z aktualnymi przepisami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Złączka szynowa ochronna ZPE 4-2/4AN jest niezbędnym elementem w każdej instalacji elektrycznej, w której wymagane jest bezpieczne uziemienie obwodów. Znajduje zastosowanie zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Rozdzielnice główne i podrozdzielnice – jako punkt łączenia przewodów ochronnych.
• Szafy sterownicze w automatyce przemysłowej – do uziemiania szyn i urządzeń.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego – zapewnienie ciągłości ochrony.
• Modernizacje istniejących rozdzielnic – szybkie dołączenie dodatkowych obwodów ochronnych.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami, stosując odpowiednie narzędzia i moment dokręcania zacisków według dokumentacji producenta. Przekrój przewodów dobrać do prądu obwodu, uwzględniając przepisy obowiązujące w danym kraju.

FAQ

• Jakie przewody można podłączyć do złączki ZPE 4-2/4AN? Złączka przeznaczona jest do przewodów miedzianych – dokładne zakresy przekrojów oraz liczba zacisków są określone w karcie katalogowej producenta (symbol 1807090000).
• Czy złączka nadaje się do montażu w rozdzielnicach zewnętrznych? Stopień ochrony IP zależy od osłony – sama złączka przeznaczona jest do montażu wewnątrz rozdzielnic o odpowiedniej szczelności. W warunkach zewnętrznych należy stosować dodatkowe obudowy.
• Jaka jest maksymalna temperatura pracy złączki? Parametry temperaturowe oraz prąd znamionowy należy sprawdzić w dokumentacji technicznej produktu. Ogólnie aparatura modułowa pracuje w zakresie od -25°C do +55°C, jednak producent podaje szczegółowe wartości dla konkretnego modelu.
