Złączka szynowa ochronna ZDLD 2.5-2N PE | 1131740000 Weidmuller

Opis i Kluczowe Cechy

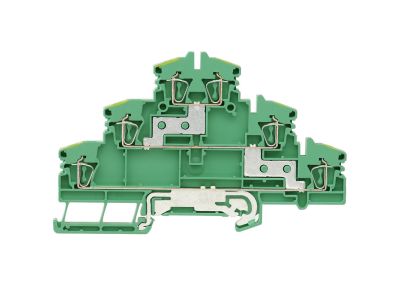

Złączka szynowa ochronna ZDLD 2.5-2N PE (symbol 1131740000) przeznaczona jest do bezpiecznego przyłączania przewodów ochronnych w rozdzielnicach elektrycznych. Wyposażona w dwa zaciski przyłączeniowe umożliwia podłączenie przewodów o przekroju do 2,5 mm², co zapewnia niezawodne połączenie uziemiające w instalacjach TN-S i TT. Dedykowana do montażu na szynie TH35 (DIN), zajmuje minimalną ilość miejsca w rozdzielnicy.

• Dwa niezależne przyłącza: umożliwiają podłączenie dwóch przewodów ochronnych (PE) do wspólnej szyny zbiorczej, co ułatwia rozdział uziemienia w rozdzielnicy.
• Przekrój przewodu do 2,5 mm² (z nazwy): kompatybilna z typowymi przewodami o przekroju 2,5 mm² stosowanymi w obwodach odbiorczych i uziemiających.
• Konstrukcja ochronna (PE): dedykowana do przewodu ochronno-neutralnego (PE), zapewnia bezpieczne odprowadzanie prądów zwarciowych i łączenie uziemienia.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż za pomocą zatrzasku, bez użycia narzędzi – standard w aparaturze modułowej.
• Kompaktowa obudowa: nie zajmuje większej szerokości modułu niż standardowe zabezpieczenia, co oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Złączka szynowa ochronna ZDLD 2.5-2N PE została wyprodukowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia, zgodnie z przepisami Prawa Budowlanego i zasadami wiedzy technicznej.

Zastosowanie

Złączka szynowa ochronna ZDLD 2.5-2N PE znajduje zastosowanie w rozdzielnicach elektrycznych, tam gdzie wymagane jest bezpieczne przyłączenie przewodów ochronnych do szyny PE.

• Połączenie przewodów ochronnych (PE) z szyną uziemiającą w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja uziemienia w układzie TN-S, TN-C-S oraz TT dla obwodów oświetleniowych i gniazd wtyczkowych.
• Realizacja połączeń wyrównawczych w rozdzielnicach przemysłowych i budynkowych.
• Łączenie przewodów ochronnych w zestawach aparatury modułowej (np. styczników, wyłączników) wymagających osobnych przyłączy PE.

Wskazówki Montażowe

Montaż i eksploatacja złączki szynowej ochronnej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzask. Przewody o przekroju do 2,5 mm² należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków oraz dobór odpowiedniego przekroju do spodziewanego prądu. Po montażu sprawdź poprawność połączenia.

FAQ

• Czy złączka wymaga podświetlenia lub sygnalizacji LED? Nie, złączka szynowa ochronna ZDLD 2.5-2N PE pełni funkcję wyłącznie przyłączeniową – nie jest wyposażona w elementy sygnalizacyjne. Stosuje się ją do bezpośredniego łączenia przewodów ochronnych.
• Jaki stopień ochrony ma ta złączka? Producent nie podaje w danych wejściowych konkretnej wartości IP. Złączki szynowe stosowane wewnątrz rozdzielnic mają zazwyczaj stopień ochrony IP20, co wymaga montażu urządzenia w obudowie chroniącej przed dotykiem.
• Czy można wpiąć dwa przewody o różnych przekrojach pod jedno przyłącze? Złączka posiada dwa niezależne zaciski – każdy przeznaczony dla jednego przewodu o maksymalnym przekroju 2,5 mm². Nie przewidziano możliwości podłączenia dwóch przewodów pod jeden zacisk. W razie potrzeby połączenia większej liczby przewodów należy zastosować osobną szynę zbiorczą.
