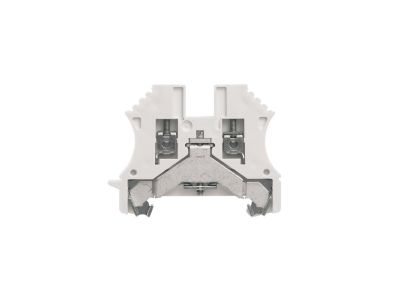

Złączka szynowa ochronna WPE 2.5 WS | 1010010000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna WPE 2.5 WS (symbol 1010010000) przeznaczona jest do szybkiego i bezpiecznego łączenia przewodów ochronnych (PE) w rozdzielnicach elektrycznych. Dzięki oznaczeniu 2.5 umożliwia podłączenie przewodów o przekroju do 2,5 mm², co pozwala na efektywne tworzenie sieci wyrównawczej w instalacjach niskiego napięcia.

• Przeznaczenie ochronne (PE): Gwarantuje bezpieczne odprowadzanie prądów zwarciowych i spełnia wymagania ochrony przeciwporażeniowej w instalacjach zgodnych z normami.
• Oznaczenie 2.5: Przystosowana do przewodów o przekroju 2,5 mm² – popularny standard w instalacjach oświetleniowych i gniazd wtyczkowych.
• Montaż na szynie TH35: Szybkie zatrzaskiwanie na standardowej szynie DIN 35 mm, co ułatwia rozbudowę rozdzielnicy.
• Kompaktowa konstrukcja: Zajmuje minimalną ilość miejsca w rozdzielnicy, pozostawiając przestrzeń dla innej aparatury.
• Materiał o wysokiej przewodności: Wykonana z mosiądzu lub miedzi (według specyfikacji producenta) zapewnia niską rezystancję styku i długą żywotność.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm dotyczących kompatybilności i bezpieczeństwa użytkowania. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Stosowana w instalacjach zaprojektowanych zgodnie z normą HD 60364 (IEC 60364) oraz wymaganiami dotyczącymi ochrony przeciwporażeniowej.

Zastosowanie

Złączka szynowa ochronna WPE 2.5 WS znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie bezpiecznego połączenia przewodów ochronnych w rozdzielnicach natynkowych i podtynkowych.

• Łączenie przewodów PE w rozdzielnicach głównych i piętrowych.
• Tworzenie szyny wyrównawczej w instalacjach przemysłowych i domowych.
• Wykorzystanie w systemach ochrony odgromowej i przeciwprzepięciowej (jako element połączeń wyrównawczych).
• Zabudowa w szafach sterowniczych i automatyce budynkowej do uziemiania obudów i konstrukcji.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że nie jest ono obecne (np. za pomocą miernika napięcia). Złączkę zatrzaśnij na szynie DIN TH35, a następnie podłącz przewody zgodnie z oznaczonymi zaciskami. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu odpowiedniego odstępu izolacyjnego od innych elementów.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do złączki WPE 2.5 WS? Złączka oznaczona symbolem 2.5 jest przystosowana do przewodów o przekroju do 2,5 mm² (linka lub drut). Dla większych przekrojów należy użyć złączki o wyższym oznaczeniu.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest wyposażona w zatrzask umożliwiający szybki montaż na szynie TH35 (DIN 35 mm) bez użycia narzędzi.
• Jakie jest napięcie znamionowe złączki? Złączka przeznaczona jest do instalacji niskiego napięcia (zwykle do 1000 V AC), jednak producent nie podał konkretnej wartości – w typowych zastosowaniach rozdzielnicowych napięcie robocze nie przekracza 400/230 V.
