Złączka szynowa ochronna śrubowa EK 16/35, żółto-zielona | 0190160000 Weidmuller

Opis i Kluczowe Cechy

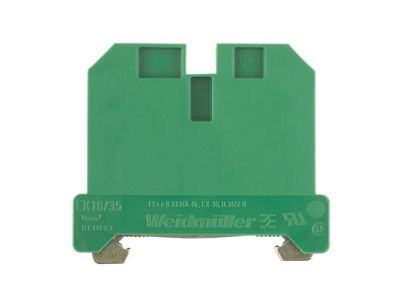

Złączka szynowa ochronna śrubowa EK 16/35 w kolorze żółto-zielonym (symbol 0190160000) służy do bezpiecznego podłączenia przewodu ochronnego (PE) w instalacjach rozdzielnicowych i szafach sterowniczych. Dzięki przekrojowi pomiarowemu 16 mm² umożliwia stosowanie przewodów o dużym przekroju, co zapewnia niską rezystancję połączenia i skuteczne odprowadzanie prądów zwarciowych. Złącze śrubowe gwarantuje trwały i pewny styk mechaniczny. Montaż odbywa się na szynie TH35 (DIN).

• Przekrój pomiarowy 16 mm²: Umożliwia podłączenie przewodów o dużym przekroju, co zapewnia niską rezystancję połączenia ochronnego i skuteczne odprowadzanie prądów zwarciowych do ziemi.
• Złącze śrubowe: Gwarantuje pewny i trwały styk mechaniczny, odporny na wibracje oraz zmiany temperatury w normalnych warunkach eksploatacji.
• Kolor żółto-zielony: Zgodny z międzynarodowym oznaczeniem przewodu ochronnego (PE), co ułatwia identyfikację podczas montażu i przeglądów oraz zwiększa bezpieczeństwo.
• Montaż na szynie TH35 (DIN): Umożliwia szybki i uporządkowany montaż w standardowych rozdzielnicach i szafach sterowniczych, zgodny z powszechnie stosowanym systemem.
• Kompatybilność z serią SAK: Złączka jest częścią systemu zacisków szeregowych, co pozwala na elastyczną rozbudowę rozdzielnicy i łatwe zestawianie listew zaciskowych.

Zgodność z Normami

Złączka ochronna spełnia wymagania norm europejskich dla urządzeń ochronnych w instalacjach niskiego napięcia i posiada oznaczenie CE. Kolorystyka żółto-zielona jest zgodna z międzynarodowym standardem oznaczania przewodu ochronnego (PE).

Zastosowanie

Złączka EK 16/35 przeznaczona jest do wykonywania połączeń ochronnych w rozdzielnicach głównych i podrozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych. Sprawdza się wszędzie tam, gdzie wymagane jest solidne i zgodne z przepisami uziemienie.

• Podłączanie przewodu ochronnego (PE) do szyny uziemiającej w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywanie połączeń wyrównawczych w instalacjach przemysłowych i budynkowych.
• Montaż w systemach automatyki budynkowej i sterowania, gdzie wymagana jest ochrona przeciwporażeniowa.
• Uzupełnienie szeregowych listew zaciskowych serii SAK w celu zapewnienia dedykowanego punktu przyłączenia przewodu ochronnego.

Wskazówki Montażowe

Montaż złączki ochronnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć instalację przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy lub szafie sterowniczej. Przewód należy dokręcić śrubą z zalecanym momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu musi być dobrany do obciążenia i zabezpieczenia, a samo połączenie ochronne powinno być wykonane zgodnie z obowiązującymi przepisami (np. PN-IEC 60364).

FAQ

• Czy złączka nadaje się do przewodów o mniejszym przekroju niż 16 mm²? Złączka została zaprojektowana dla przewodu o przekroju 16 mm². Stosowanie przewodów o mniejszym przekroju jest możliwe, pod warunkiem zapewnienia prawidłowego dokręcenia i dobrego kontaktu. W takich przypadkach należy kierować się dokumentacją techniczną producenta oraz przepisami dotyczącymi połączeń ochronnych.
• Jaki stopień ochrony IP ma ta złączka? Jako element wewnętrznej instalacji rozdzielnicy, złączka nie ma przypisanego stopnia ochrony IP – zależy on od obudowy, w której jest zamontowana. W typowych zastosowaniach wewnątrz rozdzielnic o IP3X i wyższych jest w pełni chroniona przed dotykiem i wpływem środowiska.
• Czy złączka jest odpowiednia do środowisk przemysłowych o zwiększonych drganiach? Tak, wykonanie śrubowe i solidny styk mechaniczny zapewniają odporność na wibracje i zmiany termiczne, co czyni ją odpowiednią do zastosowań w maszynach, szafach sterowniczych i instalacjach przemysłowych.
