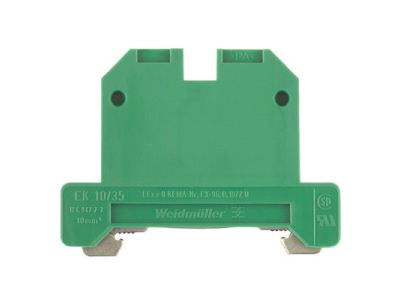

Złączka szynowa ochronna śrubowa EK 10/35 żółto-zielona | 0661360000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna śrubowa o indeksie 0661360000, seria SAK, przeznaczona do przewodów ochronnych (PE). Wyposażona w złącze śrubowe oraz żółto-zieloną izolację, co jednoznacznie identyfikuje ją jako element instalacji uziemiającej. Kluczowym parametrem jest przekrój pomiarowy 10 mm, który umożliwia bezpieczne podłączenie przewodów o odpowiednim przekroju, zapewniając niską rezystancję połączenia ochronnego.

• Przekrój pomiarowy 10 mm: gwarantuje odpowiednią powierzchnię styku dla przewodów ochronnych, minimalizując rezystancję i ryzyko przegrzania w obwodzie PE.
• Złącze śrubowe: zapewnia pewne, trwałe połączenie mechaniczne i elektryczne, odporne na drgania i obciążenia eksploatacyjne.
• Kolor żółto-zielony: zgodny z międzynarodowym oznaczeniem przewodu ochronnego, co ułatwia identyfikację w rozdzielnicy i przy pracach serwisowych.
• Seria SAK: sprawdzona konstrukcja złączek szynowych, kompatybilna z szyną TH35 (DIN) i przeznaczona do montażu w rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja ochronna: dedykowana do prowadzenia przewodu PE, co wspiera bezpieczeństwo instalacji elektrycznej i spełnia wymogi norm dotyczących uziemień.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. W przypadku szczegółowych wymagań normatywnych zaleca się sprawdzenie dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa ochronna EK 10/35 znajduje zastosowanie w systemach uziemiających i wyrównywania potencjałów, zarówno w instalacjach przemysłowych, jak i budynkowych. Dzięki żółto-zielonemu oznaczeniu jest łatwa do zidentyfikowania w rozdzielnicach.

• Podłączanie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Wyrównywanie potencjałów w szafach sterowniczych i układach automatyki.
• Tworzenie bezpiecznych połączeń w instalacjach tymczasowych (np. place budowy) zgodnie z wymogami norm.
• Stosowanie jako element listwy zaciskowej do przewodu ochronnego w systemach SAK i innych kompatybilnych seriach.

Wskazówki Montażowe

Montaż złączki szynowej ochronnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta – typowo nie przekraczać 0,5 Nm (wartość sprawdzić w karcie katalogowej). Przekrój podłączanych przewodów dobrać do prądu obciążenia oraz wymogów norm instalacyjnych (np. PN-HD 60364).

FAQ

• Do jakiego rodzaju przewodów nadaje się ta złączka? Złączka przeznaczona jest do przewodów ochronnych (PE) o przekroju pomiarowym 10 mm (najczęściej przewody miedziane). W razie stosowania przewodów aluminiowych należy sprawdzić zalecenia producenta w karcie katalogowej.
• Jaki stopień ochrony IP ma złączka? W dostarczonych danych nie określono konkretnego stopnia ochrony. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20, jednak ostateczną wartość należy zweryfikować w dokumentacji producenta.
• Czy złączka jest przystosowana do montażu na szynie DIN? Tak, złączka serii SAK jest kompatybilna z szyną TH35 (DIN) i montowana poprzez zatrzaśnięcie, co umożliwia szybki i pewny montaż w rozdzielnicach.
