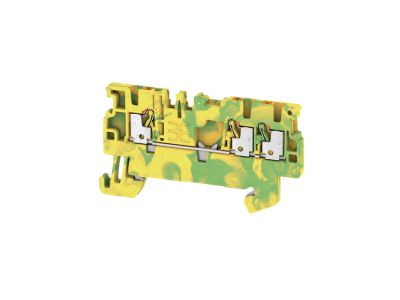

Złączka szynowa ochronna A3C 1.5 PE PUSH IN, żółto-zielona | 1552670000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna A3C 1.5 PE PUSH IN w kolorze żółto-zielonym (symbol 1552670000) to element przeznaczony do bezpiecznego prowadzenia przewodów ochronnych w rozdzielnicach modułowych. Dzięki systemowi PUSH IN umożliwia szybkie i pewne podłączenie przewodu o przekroju do 1,5 mm² bez użycia narzędzi, co skraca czas montażu i eliminuje ryzyko poluzowania połączenia. Żółto-zielone oznaczenie zgodne z normą identyfikuje przewód ochronny PE.

• Przekrój przewodu 1,5 mm²: przystosowana do typowych przewodów ochronnych stosowanych w instalacjach niskiego napięcia, zapewnia pewne połączenie.
• System PUSH IN: bezśliskowe, bezśrubowe podłączenie – wystarczy wsunąć odizolowany przewód, co przyspiesza montaż i zwiększa niezawodność styku.
• Kolor żółto-zielony: jednoznaczna identyfikacja przewodu ochronnego (PE) zgodnie z wymaganiami norm, ułatwia instalację i serwis.
• Montaż na szynie TH35: standardowa szyna DIN 35 mm umożliwia łatwe umieszczenie w rozdzielnicy i integrację z inną aparaturą modułową.
• Kompaktowa konstrukcja: niewielka szerokość pozwala na oszczędność miejsca w rozdzielnicy, szczególnie przy wielu obwodach.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada oznakowanie CE. Przeznaczona jest do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Złączka szynowa ochronna A3C 1.5 PE PUSH IN znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane prowadzenie przewodów ochronnych w rozdzielnicach modułowych:

• W rozdzielnicach mieszkaniowych i biurowych – do podłączenia przewodu PE do szyny wyrównawczej.
• W instalacjach przemysłowych – w szafach sterowniczych i rozdzielczych, gdzie stosuje się szybkie łączenie przewodów ochronnych.
• Do tworzenia punktów rozdziału ochrony w systemach uziemienia i połączeń wyrównawczych.
• W automatyce budynkowej – do łączenia przewodów ochronnych w modułowych obwodach elektrycznych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Do połączenia przewodu o przekroju do 1,5 mm² należy odizolować go na długość ok. 10 mm, a następnie wsunąć w otwór systemu PUSH IN – nie wymaga to użycia narzędzi. Siła wyciągająca jest zgodna z wymaganiami norm. Przekrój przewodu należy dobrać do prądu obciążenia i warunków instalacji. Dokumentacja producenta zawiera szczegółowe dane dotyczące momentów dokręcania – w przypadku połączeń śrubowych (jeśli występują) należy ich przestrzegać.

FAQ

• Czy złączka przeznaczona jest wyłącznie do przewodów ochronnych? Tak, oznaczenie PE i żółto-zielony kolor wskazują, że służy do podłączania przewodu ochronnego (uziemienia). Nie jest przystosowana do przewodów fazowych ani neutralnych.
• Jaki jest typ połączenia i czy wymaga narzędzi? Złączka wykorzystuje system PUSH IN – przewód wsuwa się bezpośrednio bez użycia śrubokrętu czy klucza. Połączenie jest samozaciskowe i trwałe.
• Czy złączka może być montowana na standardowej szynie DIN? Tak, złączka szynowa A3C jest przeznaczona do montażu na szynie TH35 (35 mm DIN). Zatrzask umożliwia szybki montaż i demontaż bez użycia narzędzi.
