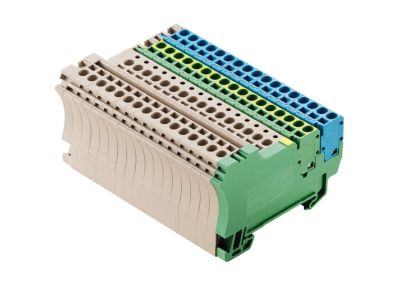

Złączka szynowa inicjatora / członu wykonawczego ZIA 1.5/3L-PE/16/KB | 1692660000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ZIA 1,5/3L-PE/16 (nr katalogowy 1692660000) to kompaktowy element do podłączania przewodów o przekroju 1,5 mm² w układzie trójfazowym z przewodem ochronnym (PE). Zaprojektowana dla prądu znamionowego do 16 A, sprawdza się w rozdzielnicach i szafach sterowniczych, zapewniając bezpieczne i szybkie przyłączanie inicjatorów oraz członów wykonawczych. Standardowa szerokość modułu (17,5 mm) pozwala na oszczędność miejsca na szynie TH35.

• Przekrój przewodu 1,5 mm²: Umożliwia podłączenie przewodów o tym przekroju, co odpowiada typowym potrzebom w obwodach sterowania i sygnalizacji.
• Układ 3L + PE: Pozwala na jednoczesne przyłączenie trzech faz i przewodu ochronnego w jednej złączce, upraszczając okablowanie i poprawiając przejrzystość instalacji.
• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 16 A bez ryzyka przegrzania styków.
• Konstrukcja złączki szynowej: Dedykowana do szybkiego montażu inicjatorów i członów wykonawczych w systemach automatyki.
• Montaż na szynie TH35: Kompatybilność z popularną szyną DIN ułatwia instalację w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat zgodności CE. Przeznaczony do użytku w instalacjach niskiego napięcia zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Złączka ZIA 1,5/3L-PE/16 znajduje zastosowanie przede wszystkim w automatyce przemysłowej i budynkowej, gdzie wymagane jest niezawodne i uporządkowane przyłączanie przewodów do inicjatorów (czujników) oraz członów wykonawczych (siłowników, cewek styczników).

• Podłączanie czujników indukcyjnych, pojemnościowych i fotoelektrycznych w szafach sterowniczych.
• Przyłączanie siłowników pneumatycznych i elektrycznych w liniach produkcyjnych.
• Okablowanie modułów wejść/wyjść w systemach PLC.
• Sygnalizacja i sterowanie w instalacjach oświetlenia awaryjnego lub systemach BMS.

Wskazówki Montażowe

Montaż złączki ZIA 1,5/3L-PE/16 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przewody należy przyłączać zgodnie z oznaczeniami, zwracając szczególną uwagę na właściwy dobór przekroju do prądu obciążenia. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (jeśli nie podano, zaleca się ok. 0,5–0,6 Nm dla przewodów 1,5 mm²). Nie przekraczać podanego prądu znamionowego.

FAQ

• Czy złączka nadaje się do przewodów wielożyłowych? Tak, jest przystosowana do przewodów o przekroju 1,5 mm² (zarówno jedno-, jak i wielożyłowych) pod warunkiem zastosowania odpowiednich tulejek zaciskowych.
• Jaki stopień ochrony ma ta złączka? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach wewnątrz rozdzielnicy przyjmuje się ochronę IP20 – złączka nie jest odporna na wodę ani pył.
• Czy można podłączyć przewód PE bezpośrednio do złączki? Tak, przewód ochronny (PE) podłącza się do dedykowanego zacisku oznaczonego w nazwie (PE). Należy go zawsze przyłączać jako pierwszy i odłączać jako ostatni.
