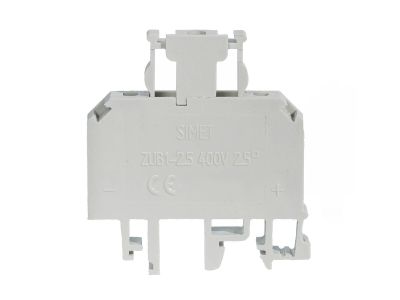

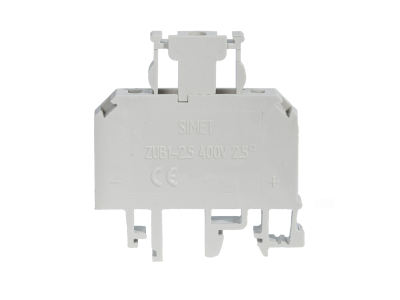

Złączka szynowa gwintowa z bezpiecznikiem, 2,5mm2 TS35 1-tor ZUB1-2.5, szara | 13202312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa z bezpiecznikiem ZUB1-2.5 to zaawansowany komponent elektroinstalacyjny od renomowanego producenta SIMET, zaprojektowany z myślą o precyzyjnym zabezpieczaniu obwodów sterowniczych i sygnalizacyjnych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii przy jednoczesnym zachowaniu kompaktowych wymiarów obudowy. Wykorzystanie technologii gwintowej gwarantuje trwały i pewny styk elektryczny, minimalizując rezystancję przejścia oraz ryzyko poluzowania przewodu pod wpływem drgań.

• Zintegrowane gniazdo bezpiecznikowe: Umożliwia montaż wkładki topikowej bezpośrednio w torze prądowym, co znacząco oszczędza miejsce w rozdzielnicy.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa o wysokim indeksie odporności na prądy pełzne zapewnia bezpieczeństwo eksploatacji.
• Uniwersalny montaż: Przystosowana do standardowej szyny montażowej TS35 (DIN), co ułatwia integrację z istniejącymi systemami automatyki.
• Kolorystyka: Klasyczny szary kolor ułatwia estetyczne dopasowanie do pozostałych aparatów modułowych w szafie sterowniczej.

Zgodność z Normami

Złączka ZUB1-2.5 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania normy PN-EN 60947-7-3, która określa szczegółowe parametry dla złączek szynowych z bezpiecznikami. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł testy w zakresie wytrzymałości dielektrycznej, odporności mechanicznej oraz stabilności termicznej, co jest kluczowe w profesjonalnych aplikacjach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemów automatyki przemysłowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania pojedynczych pętli pomiarowych w układach AKPiA.
• Ochrony wyjść sterowników PLC przed skutkami zwarć i przeciążeń.
• Separacji obwodów pomocniczych w rozbudowanych instalacjach elektroenergetycznych.
• Zastosowań w infrastrukturze budynkowej, gdzie wymagana jest selektywność zabezpieczeń na poziomie szyny DIN.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnej pracy złączki ZUB1-2.5. Należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 2,5 mm² należy zdjąć na odpowiedniej długości, aby zapewnić pełne osadzenie miedzi w zacisku.
• Moment dokręcania: Zaleca się stosowanie wkrętaków dynamometrycznych, aby uzyskać optymalny docisk śruby, co zapobiega uszkodzeniu gwintu oraz przegrzewaniu się styku.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie TS35, upewniając się, że mechanizm blokujący osiadł stabilnie.
• Wymiana bezpiecznika: Przed wymianą wkładki topikowej należy upewnić się, że obwód jest odłączony od napięcia, co gwarantuje bezpieczeństwo personelu serwisowego.

FAQ

• Jaki typ bezpiecznika pasuje do tej złączki? Złączka jest przystosowana do standardowych szklanych lub ceramicznych wkładek rurkowych o wymiarach 5x20 mm.
• Czy złączka ZUB1-2.5 wymaga stosowania końcówek tulejkowych? Choć zacisk gwintowy pozwala na montaż drutu, w przypadku linek zaleca się stosowanie tulejek izolowanych, aby zapobiec rozwarstwianiu się żył i zapewnić najlepszy kontakt.
• Czy produkt można łączyć w bloki? Tak, konstrukcja złączek SIMET pozwala na ich szeregowe układanie na szynie DIN, tworząc przejrzyste i uporządkowane listwy zaciskowe.
