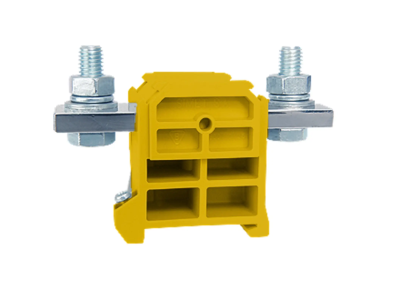

Złączka szynowa gwintowa, seria STANDARD 70,0 mm2, TS 35 + śruba , 1 tor | 12901314 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa z serii STANDARD o symbolu 12901314 przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju do 70,0 mm² w instalacjach na szynie TH35. Konstrukcja jednego toru z gwintowym zaciskiem (śruba) zapewnia pewne połączenie mechaniczne i elektryczne, ułatwiając prace montażowe w rozdzielnicach i szafach sterowniczych.

• Przekrój przewodu do 70,0 mm²: umożliwia bezpieczne prowadzenie linii o dużym obciążeniu prądowym – idealna do zasilania głównych obwodów i przyłączy o znacznej mocy.
• Gwintowy zacisk (śruba): gwarantuje trwały i powtarzalny docisk przewodu, minimalizując ryzyko poluzowania połączenia w warunkach wibracji lub zmian temperatury.
• 1 tor (jedno miejsce przyłączeniowe): przeznaczona do podłączenia jednego przewodu – prosta i czytelna struktura instalacji.
• Montaż na szynie TH35 (TS35): szybkie i pewne osadzenie w standardowych rozdzielnicach modułowych zgodnych z DIN.
• Materiał i wykonanie serii STANDARD: zapewnia odporność na korozję i długą żywotność w typowych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi europejskimi normami dla osprzętu szynowego (seria STANDARD). Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności. Zaleca się montaż zgodnie z wytycznymi producenta oraz przepisami krajowymi (m.in. normy instalacyjne serii PN-HD 60364).

Zastosowanie

Złączka szynowa gwintowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie przewodów o dużym przekroju w systemach rozdzielczych i sterowniczych.

• Przyłączanie przewodów zasilających w głównych rozdzielnicach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.
• Łączenie linii o dużym obciążeniu w szafach sterowniczych maszyn i urządzeń.
• Tworzenie punktów rozdziału w instalacach niskiego napięcia (230/400 V) przy zachowaniu odpowiedniej rezerwy przekroju.
• Zastosowanie w modernizowanych instalacjach wymagających bezpiecznego przejścia pomiędzy przewodami o różnych przekrojach (np. 50 mm² do 70 mm² przy użyciu odpowiednich przepustów).

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Złączkę należy osadzić na szynie TH35 (TS35) zgodnie z jej mechanizmem zatrzaskowym. Przed zaciskaniem przewodu należy odizolować go na odpowiednią długość (wg instrukcji producenta). Moment dokręcenia śruby – stosować się do danych podanych w dokumentacji technicznej produktu. Przekrój przewodu powinien być dobrany do przewidywanego prądu obciążenia oraz zabezpieczeń przeciwprzeciążeniowych. Po zakończeniu montażu zaleca się sprawdzenie siły zacisku oraz wykonanie pomiarów ciągłości połączenia.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Złączka przystosowana jest do przewodów o przekroju do 70,0 mm², co umożliwia stosowanie w liniach o dużych prądach znamionowych (szczegółowe wartości prądu należy dobrać na podstawie norm i rodzaju izolacji).
• Czy złączka nadaje się do montażu na szynie DIN innej niż TH35? Produkt dedykowany jest do szyny typu TH35 (TS35) o szerokości 35 mm zgodnej z normą DIN EN 60715. Montaż na innych profilach może być niestabilny.
• Jaka jest liczba torów w tym modelu? Jest to złączka jednotorowa – służy do podłączenia jednego przewodu. Do wykonania połączenia rozgałęźnego lub łączenia wielu przewodów należy zastosować złączkę wielotorową lub listwę zaciskową.
