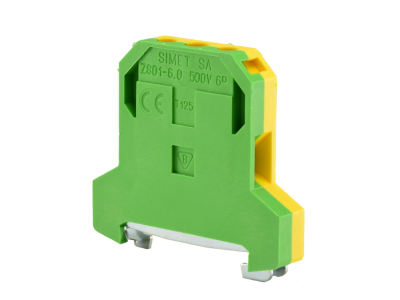

Złączka szynowa gwintowa ochronna, 6mm2, TS35 ZSO1-6.0, żółto-zielona $ | 14403319 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ochronna ZSO1-6.0 marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 6 mm², co pozwala na stabilne i pewne prowadzenie prądów wyrównawczych oraz ochronnych przy prądzie znamionowym dochodzącym do 41 A. Wykonana w charakterystycznej, żółto-zielonej kolorystyce, złączka jednoznacznie identyfikuje funkcję ochronną (PE) w układzie elektrycznym.

• Wysoka obciążalność: Prąd znamionowy 41 A gwarantuje niezawodność nawet przy dużych obciążeniach instalacji.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku gwintowego umożliwia bezpieczne łączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al).
• Solidna konstrukcja: Obudowa o wymiarach 51 mm szerokości, 57 mm wysokości oraz 10 mm głębokości zapewnia optymalne wykorzystanie przestrzeni na szynie montażowej.
• Napięcie izolacji: Napięcie znamionowe izolacji na poziomie 500 V pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.

Zgodność z Normami

Złączka ZSO1-6.0 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co jest kluczowe w profesjonalnych aplikacjach budynkowych i przemysłowych. Produkt posiada certyfikację niezbędną do stosowania w nowoczesnych systemach rozdziału energii, gwarantując pełną kompatybilność z systemami uziemień.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnic głównych oraz podrozdzielnic piętrowych. Dzięki możliwości łączenia przewodów Al/Cu, złączka jest niezastąpiona w modernizowanych instalacjach, gdzie zachodzi potrzeba przejścia między różnymi typami okablowania. Jest idealnym rozwiązaniem dla instalatorów realizujących projekty w obiektach przemysłowych, magazynowych oraz w budownictwie użyteczności publicznej, gdzie pewność połączenia ochronnego jest priorytetem.

Wskazówki Montażowe

Montaż złączki ZSO1-6.0 odbywa się na standardowej szynie montażowej TS 35 (DIN), co zapewnia szybką i intuicyjną instalację. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć uszkodzenia struktury przewodu.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu się powierzchni styku.
• Organizacja przestrzeni: Szerokość 10 mm pozwala na gęste upakowanie złączek, jednak należy zachować przejrzystość układu dla ułatwienia późniejszych prac serwisowych.

FAQ

Czy złączka ZSO1-6.0 wymaga stosowania końcówek tulejkowych?
Choć zacisk gwintowy pozwala na montaż drutu, w przypadku przewodów typu linka zaleca się stosowanie tulejek zaciskowych w celu zapewnienia najlepszej jakości styku i ochrony żył przed przecięciem.

Czy produkt można montować na szynach innych niż TS 35?
Złączka jest dedykowana do montażu na szynie TS 35. Montaż na innych profilach może nie zapewnić wymaganej stabilności mechanicznej.

Czy złączka jest odporna na trudne warunki przemysłowe?
Tak, konstrukcja złączki SIMET została przewidziana do pracy w standardowych warunkach przemysłowych, zapewniając długowieczność połączenia przy zachowaniu parametrów znamionowych 500V i 41A.
