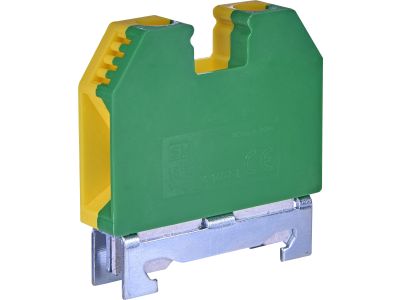

Złączka szynowa gwintowa ochronna 16mm2 VS 16 PE, żółto-zielona | 003901518 Eti

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ochronna VS 16 PE o przekroju 16mm² to trwałe rozwiązanie do łączenia przewodów elektrycznych w instalacjach niskiego napięcia oraz układach automatyki przemysłowej. Zaprojektowana do montażu na szynie montażowej, zapewnia pewne połączenie zarówno przewodów drutowych, jak i linkowych. Żółto-zielony kolor obudowy jednoznacznie identyfikuje funkcję ochronną (PE) w obwodzie.

• Przekrój przewodów 16mm²: Przeznaczona do trwałego łączenia grubych przewodów o wysokim obciążeniu prądowym, typowych w instalacjach przemysłowych i energetycznych.
• Konstrukcja gwintowa z blokadą: Zabezpiecza przed obluzowaniem się przewodów w wyniku wibracji lub zmian temperatury, gwarantując długotrwałą stabilność połączenia.
• Obudowa z poliamidu: Materiał charakteryzuje się wysoką odpornością mechaniczną, ogniową i chemiczną – idealny do zastosowań w trudnych warunkach środowiskowych.
• Żółto-zielony kolor: Standardowy kod kolorystyczny dla przewodów ochronnych (PE), ułatwia identyfikację i zapobiega błędnemu podłączeniu.
• Montaż na szynie TH 35: Kompatybilna z powszechnie stosowanymi szynami montażowymi, pozwala na szybki i uporządkowany montaż w szafach rozdzielczych.

Zgodność z Normami

Złączka VS 16 PE spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przeciwpożarowej. Wykonana z poliamidu o wysokiej odporności mechanicznej i ogniowej, potwierdza zgodność z dyrektywami UE oraz posiada oznaczenie CE.

Zastosowanie

Złączka szynowa VS 16 PE znajduje szerokie zastosowanie w instalacjach, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów o dużym przekroju.

• Instalacje przemysłowe i energetyczne – łączenie przewodów zasilających i ochronnych.
• Szafy rozdzielcze niskiego i średniego napięcia – organizacja przewodów ochronnych PE.
• Układy automatyki i sterowania – pewne połączenia w szafach sterowniczych.
• Budynki użyteczności publicznej i obiekty przemysłowe – trwałe i widoczne oznaczenie obwodów ochronnych.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewody należy przygotować poprzez usunięcie izolacji na odpowiedniej długości, a następnie wprowadzić do złączki i dokręcić śruby z zalecanym momentem (sprawdzić w dokumentacji producenta). Złączka montowana jest na szynie TH 35 poprzez zatrzaśnięcie – upewnić się, że jest stabilnie osadzona. Po montażu należy sprawdzić pewność połączenia i brak luzów.

FAQ

• Czy złączka VS 16 PE nadaje się do przewodów linkowych? Tak, konstrukcja zacisku pozwala na pewne połączenie zarówno przewodów drutowych, jak i linkowych o przekroju 16mm².
• Jaki jest materiał obudowy? Obudowa wykonana jest z poliamidu – tworzywa charakteryzującego się wysoką odpornością mechaniczną, ogniową i chemiczną.
• Czy złączka może być stosowana w instalacjach zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach lub z dodatkową osłoną przeciw wilgoci.
