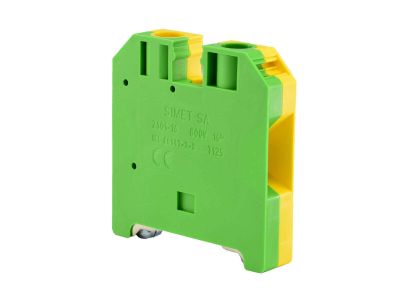

Złączka szynowa gwintowa ochronna, 16mm2 TS35 ZSO1-16.0, żółto-zielona | 14603319 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ochronna ZSO1-16.0 marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w rozdzielnicach elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne i pewne odprowadzanie prądów zwarciowych oraz wyrównawczych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych w kolorze żółto-zielonym, złączka jednoznacznie identyfikuje obwody ochronne (PE) zgodnie z międzynarodowymi standardami kolorystycznymi.

• Wysoka obciążalność: Prąd znamionowy na poziomie 76 A gwarantuje niezawodność nawet w wymagających instalacjach przemysłowych.
• Napięcie izolacji: Napięcie znamionowe wynoszące 800 V pozwala na bezpieczną pracę w szerokim spektrum systemów zasilania.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co jest kluczowe przy modernizacji starszych instalacji.
• Solidny montaż: Złączka jest przystosowana do montażu na standardowej szynie montażowej TS 35 (DIN), co zapewnia stabilność mechaniczną wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania w zakresie bezpieczeństwa elektrycznego dla zacisków ochronnych, co potwierdza jej przydatność do stosowania w profesjonalnych instalacjach niskiego napięcia. Wykorzystanie materiałów o wysokim indeksie odporności na prądy pełzne oraz odpowiednia klasa palności obudowy gwarantują długotrwałą eksploatację bez ryzyka awarii.

Zastosowanie

Złączka ZSO1-16.0 znajduje szerokie zastosowanie w sektorze budownictwa przemysłowego oraz komercyjnego. Jest idealnym rozwiązaniem do:

• Tworzenia głównych szyn uziemiających w rozdzielnicach niskiego napięcia.
• Zabezpieczania maszyn i urządzeń produkcyjnych poprzez skuteczne połączenie z systemem ochrony przeciwporażeniowej.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego, gdzie wymagane jest pewne połączenie wyrównawcze.
• Szaf sterowniczych automatyki przemysłowej, gdzie ograniczona przestrzeń (szerokość 12 mm) wymaga kompaktowych, a zarazem wydajnych rozwiązań.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel. Złączkę należy zatrzasnąć na szynie TS 35, upewniając się, że mechanizm blokujący działa poprawnie. Podczas podłączania przewodów o przekroju do 16 mm² należy zwrócić szczególną uwagę na odpowiednią długość odizolowania żyły oraz zastosowanie właściwego momentu dokręcania śruby zaciskowej, co zapobiega przegrzewaniu się styku. W przypadku stosowania przewodów aluminiowych zaleca się użycie pasty kontaktowej zapobiegającej utlenianiu powierzchni styku.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? Choć zacisk gwintowy zapewnia pewne trzymanie drutu, w przypadku przewodów typu linka zaleca się stosowanie tulejek izolowanych dla zapewnienia najlepszej jakości styku i ochrony przed rozwarstwieniem żył.
• Czy można ją montować w dowolnej pozycji? Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w pionie, jak i w poziomie, zachowując pełne parametry techniczne.
• Jaki jest wymiar zewnętrzny złączki? Produkt posiada wymiary 55 mm szerokości, 56 mm wysokości oraz 12 mm głębokości (szerokości na szynie), co pozwala na precyzyjne planowanie miejsca w rozdzielnicy.
