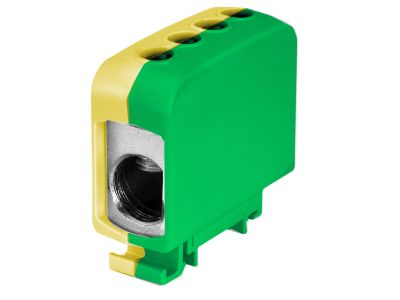

Złączka szynowa gwintowa AL/CU ZGG1x95/2x35z-g żółto-zielony | 84702009 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa o symbolu 84702009 to element przeznaczony do bezpiecznego łączenia przewodów AL/CU w instalacjach ochronnych. Model ZGG1x95/2x35z-g w kolorze żółto-zielonym oznacza możliwość podłączenia jednego przewodu o przekroju 95 mm² oraz dwóch przewodów o przekroju 35 mm², co zapewnia elastyczność w budowie połączeń wyrównawczych i uziemiających. Konstrukcja gwintowa gwarantuje trwały i pewny styk elektryczny przy zachowaniu prostego montażu.

• Materiał AL/CU: złączka przystosowana do przewodów aluminiowych i miedzianych – uniwersalne zastosowanie w różnych typach instalacji.
• Konfiguracja 1×95 mm² + 2×35 mm²: umożliwia łączenie jednego przewodu głównego z dwoma odgałęźnymi, optymalizując miejsce w rozdzielnicy.
• Kolor żółto-zielony: jednoznaczna identyfikacja jako element obwodu ochronnego (PE), zgodnie z międzynarodowym oznaczeniem przewodów ochronnych.
• Gwintowane złącze: zapewnia stabilne i powtarzalne połączenie bez konieczności stosowania dodatkowych narzędzi zaciskowych.
• Szeroki zakres przekrojów: obsługa przewodów od 35 mm² do 95 mm² dzięki dedykowanym otworom – elastyczność przy projektowaniu rozdzielnic.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących sprzętu do połączeń elektrycznych w instalacjach niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami UE. Przeznaczona do stosowania w obwodach ochronnych, spełnia standardy wytrzymałości mechanicznej i elektrycznej typowe dla profesjonalnych systemów szynowych.

Zastosowanie

Złączka szynowa gwintowa AL/CU znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz węzłach uziemiających, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów ochronnych.

• Łączenie przewodów PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów wyrównawczych w instalacjach odgromowych i uziemiających.
• Podłączanie odgałęzień od szyny ochronnej w systemach automatyki budynkowej.
• Modernizacja istniejących układów – przejście z przewodów aluminiowych na miedziane przy zachowaniu pełnej kompatybilności.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Element przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy – sposób mocowania zależny od konstrukcji systemu. Dokręć śruby z momentem zgodnym z dokumentacją producenta (typowe wartości: 3–5 Nm dla przewodów miedzianych, 2–4 Nm dla aluminiowych). Przekrój przewodów dobierz do obciążenia prądowego i długości trasy. Po zaciśnięciu sprawdź stabilność połączenia.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych i miedzianych jednocześnie? Tak, oznaczenie AL/CU potwierdza możliwość łączenia obu materiałów. Należy jednak zwrócić uwagę na odpowiednie oczyszczenie powierzchni i zastosowanie pasty przeciwutleniającej dla połączeń aluminiowych.
• Jaki jest stopień ochrony IP złączki? Producent nie podaje konkretnego stopnia IP – złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowa ochrona to IP20/30. W przypadku instalacji w środowisku wilgotnym należy zastosować dodatkowe osłony.
• Czy złączka jest wyposażona w system blokady przed przypadkowym poluzowaniem? Standardowa konstrukcja gwintowa nie zawiera dodatkowych mechanizmów blokujących – zaleca się stosowanie podkładek sprężystych lub klejów do gwintów w miejscach narażonych na wibracje.
