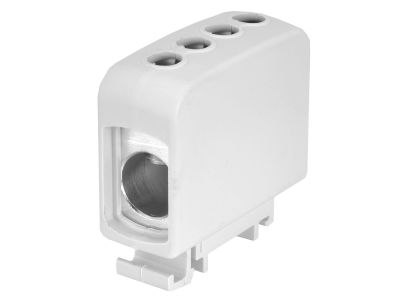

Złączka szynowa gwintowa AL/CU ZGG1x95/2x35s szary | 84702002 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa oznaczona symbolem 84702002, model ZGG1x95/2x35s, została zaprojektowana do bezpiecznego i pewnego łączenia przewodów aluminiowych i miedzianych. Wykonana z materiałów AL/CU (aluminium-miedź), umożliwia przyłączanie przewodów o przekroju 1×95 mm² oraz 2×35 mm². Gwintowany mechanizm docisku zapewnia trwałe i niskorezystancyjne połączenie. Produkt w kolorze szarym.

• Materiał AL/CU: specjalna konstrukcja eliminuje ryzyko korozji galwanicznej na styku aluminium i miedzi – idealna do łączenia przewodów wykonanych z tych metali.
• Przekrój 1×95 mm² + 2×35 mm²: obsługuje zarówno przewody o dużym przekroju (95 mm²), jak i dwa przewody o przekroju 35 mm², co pozwala na elastyczne prowadzenie instalacji.
• Gwintowany system docisku: gwarantuje równomierny i powtarzalny nacisk na przewody, minimalizując rezystancję przejścia i ryzyko przegrzania.
• Kolor szary: ułatwia identyfikację wizualną w rozdzielnicy i spójny wygląd z innymi elementami szynowymi.
• Montaż na szynie TH35: dedykowana do szybkiego montażu na standardowej szynie DIN, co skraca czas instalacji w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i jakości. Posiada oznaczenie CE, co potwierdza jej zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt spełnia standardy branżowe dla złączek szynowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa gwintowa ZGG1x95/2x35s znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i trwałe połączenie przewodów aluminiowych z miedzianymi na szynie zbiorczej lub w rozdzielnicy.

• Przyłączanie przewodów zasilających o dużym przekroju (95 mm²) do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Rozgałęzianie obwodów z wykorzystaniem dwóch przewodów 35 mm² – idealne w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Prace modernizacyjne, gdy istniejąca instalacja wymaga przejścia z aluminium na miedź lub połączenia obu tych materiałów w jednym punkcie.
• Montaż w szafach sterowniczych oraz tablicach rozdzielczych, gdzie wymagana jest niezawodna i kompaktowa złączka szynowa.

Wskazówki Montażowe

Montaż i demontaż złączki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła energii. Złączkę montuj na szynie TH35 (DIN) z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Po dokręceniu sprawdź siłę zacisku – połączenie powinno być mechanicznie stabilne i nie wykazywać luzów.

FAQ

• Z jakiego materiału wykonana jest złączka? Złączka jest wykonana z aluminium i miedzi (AL/CU), co pozwala na bezpośrednie łączenie przewodów aluminiowych z miedzianymi bez zastosowania dodatkowych przejściówek.
• Jakie przekroje przewodów mogę podłączyć? Produkt obsługuje jeden przewód o przekroju 95 mm² oraz dwa przewody o przekroju 35 mm². Należy pamiętać, że suma przekrojów podłączonych przewodów nie może przekraczać dopuszczalnej obciążalności prądowej złączki – szczegóły podaje dokumentacja techniczna.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, złączka jest przeznaczona do montażu na standardowej szynie TH35 (szynowej DIN). Zalecamy jednak sprawdzenie kompatybilności z konkretnym profilem szyny w dokumentacji producenta.
