Złączka szynowa gwintowa AL/CU ZGG1x95/2x35n niebieski | 84702003 Simet

Opis i Kluczowe Cechy

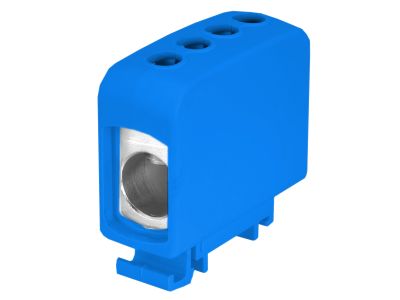

Złączka szynowa gwintowa o symbolu 84702003 (model ZGG1x95/2x35n) przeznaczona do łączenia przewodów aluminiowych i miedzianych. Dzięki gwintowanemu połączeniu zapewnia pewny i trwały styk elektryczny, a niebieski kolor ułatwia identyfikację wizualną – standardowo stosowany dla przewodu neutralnego. Konfiguracja przyłączy (1x95 mm² + 2x35 mm²) umożliwia rozgałęzienie obwodu o dużym przekroju na dwa mniejsze odbiorniki.

• Materiał AL/CU: dedykowana do bezpośredniego łączenia aluminium z miedzią bez ryzyka elektrokorozji – uniwersalne zastosowanie w instalacjach mieszanych.
• Konfiguracja przyłączy: 1 wejście 95 mm² oraz 2 wyjścia 35 mm² – umożliwia bezpieczne rozgałęzienie obwodu o znacznej mocy.
• Kolor niebieski: ułatwia szybką identyfikację wizualną w rozdzielnicy, zgodnie z konwencją oznaczeń przewodu neutralnego.
• Połączenie gwintowe: stabilny, nienaruszalny styk odporny na wibracje i drgania – gwarancja trwałego połączenia.
• Konstrukcja uniwersalna: przystosowana do montażu na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy – elastyczność instalacyjna.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zastosowane materiały oraz konstrukcja zapewniają zgodność z obowiązującymi standardami w zakresie łączenia przewodów aluminiowych i miedzianych w instalacjach niskiego napięcia.

Zastosowanie

Złączka ZGG1x95/2x35n znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach przemysłowych, gdzie konieczne jest bezpieczne łączenie przewodów o dużym przekroju.

• Rozgałęzianie obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów aluminiowych z miedzianymi przy modernizacji istniejących instalacji.
• Tworzenie punktów odgałęźnych na szynach zbiorczych w szafach rozdzielczych.
• Instalacje fotowoltaiczne oraz sieci przemysłowe wymagające przewodów o przekroju do 95 mm².

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przy dokręcaniu śrub stosować zalecany moment dokręcania (określony w dokumentacji technicznej). Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Dla połączeń AL-CU zaleca się użycie pasty antykorozyjnej.

FAQ

• Czy złączka nadaje się do łączenia przewodów aluminiowych z miedzianymi? Tak, została zaprojektowana specjalnie dla obu materiałów, minimalizując ryzyko korozji galwanicznej.
• Jaki przekrój przewodów można podłączyć? Zgodnie z oznaczeniem ZGG1x95/2x35n: jedno wejście 95 mm² oraz dwa wyjścia 35 mm².
• Czy złączka posiada podświetlenie lub sygnalizację LED? Nie, jest to prosta złączka gwintowa bez elementów sygnalizacyjnych.
