Złączka szynowa gwintowa AL/CU ZGG1x70/4x16z-g żółto-zielony | 84704009 Simet

Opis i Kluczowe Cechy

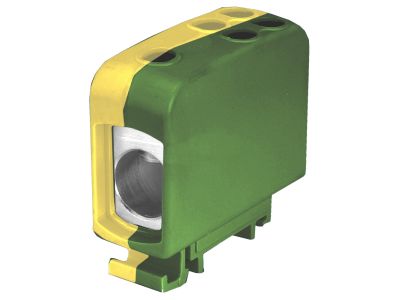

Złączka szynowa gwintowa AL/CU model ZGG1x70/4x16z-g (symbol 84704009) w kolorze żółto-zielonym została zaprojektowana do bezpiecznego i trwałego łączenia przewodów aluminiowych oraz miedzianych w instalacjach ochronnych. Gwintowane zaciski zapewniają pewny docisk, a oznaczenie kolorystyczne ułatwia identyfikację przewodu ochronnego (PE) podczas montażu.

• Przeznaczenie AL/CU: Możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych – eliminuje konieczność stosowania dodatkowych przejściówek i redukuje ryzyko korozji galwanicznej.
• Konfiguracja 1×70 mm² + 4×16 mm²: Jeden zacisk główny dla przewodu o przekroju do 70 mm² oraz cztery zaciski dla przewodów o przekroju 16 mm² – elastyczne przyłączanie odbiorów o różnych przekrojach.
• Gwintowe połączenie śrubowe: Trwałe i odporne na wibracje – zapewnia niską rezystancję styku i długotrwałą niezawodność połączenia.
• Kolor żółto-zielony: Zgodny z międzynarodowym oznaczeniem przewodu ochronnego (PE) – ułatwia identyfikację i spełnia wymogi bezpieczeństwa.
• Materiał odporny na korozję: Konstrukcja przystosowana do pracy w standardowych warunkach rozdzielnic elektrycznych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymogami bezpieczeństwa.

Zastosowanie

Złączka szynowa gwintowa AL/CU znajduje zastosowanie przede wszystkim w rozdzielnicach elektrycznych oraz szafach sterowniczych, gdzie wymagane jest pewne i elastyczne łączenie przewodów ochronnych.

• Łączenie przewodów ochronnych (PE) w głównych szynach wyrównawczych rozdzielnic budynkowych
• Przyłączanie przewodów aluminiowych i miedzianych bez konieczności stosowania dodatkowych adapterów
• Tworzenie punktów rozgałęźnych dla obwodów o różnych przekrojach w instalacjach przemysłowych
• Montaż w rozdzielnicach mieszkaniowych i biurowych jako element systemu połączeń ochronnych

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie montażowej TH35 (DIN). Moment dokręcania śrub należy stosować zgodnie z danymi producenta – zbyt słaby docisk zwiększa rezystancję, zbyt mocny może uszkodzić przewód. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami. Po zamontowaniu sprawdzić pewność połączenia oraz ciągłość przewodu ochronnego.

FAQ

• Do czego służy żółto-zielony kolor złączki? Kolor żółto-zielony zgodnie z międzynarodowymi oznaczeniami (IEC/EN) identyfikuje przewód ochronny (PE). Złączka przeznaczona jest do przyłączania przewodów pełniących funkcję ochronną.
• Czy mogę łączyć przewody aluminiowe i miedziane bezpośrednio? Tak, złączka została zaprojektowana do stosowania zarówno z aluminium, jak i miedzią. Jej konstrukcja zapobiega korozji galwanicznej na styku różnych metali.
• Jakie maksymalne przekroje przewodów obsługuje złączka? Zgodnie z oznaczeniem modelu ZGG1x70/4x16z-g jeden zacisk przyjmuje przewód o przekroju do 70 mm², a cztery pozostałe – przewody o przekroju do 16 mm² każdy.
