Złączka szynowa gwintowa AL/CU ZGG1x70/4x16n niebieski | 84704003 Simet

Opis i Kluczowe Cechy

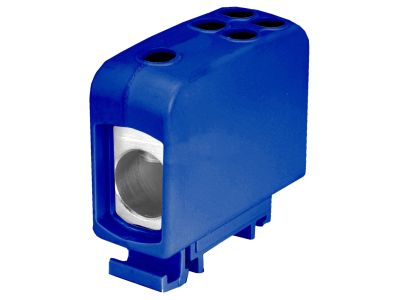

Złączka szynowa gwintowa AL/CU symbol 84704003 w kolorze niebieskim przeznaczona jest do bezpiecznego i trwałego łączenia przewodów aluminiowych oraz miedzianych w rozdzielnicach elektrycznych. Umożliwia przyłączanie przewodów o przekroju do 70 mm² dla jednego obwodu oraz do 4×16 mm² dla przewodów neutralnych, co zapewnia elastyczność w dystrybucji energii.

• Materiał AL/CU: specjalna konstrukcja eliminuje ryzyko korozji galwanicznej przy łączeniu aluminium z miedzią, gwarantując długowieczność połączeń.
• Przekrój główny do 70 mm²: umożliwia bezpieczne przyłączanie kabli o dużym przekroju, typowych dla obwodów głównych i rozdzielnic.
• 4×16 mm² neutral: cztery zaciski dla przewodów neutralnych pozwalają na wygodne odgałęzienia i organizację okablowania.
• Gwintowe połączenie śrubowe: pewny docisk przewodów, łatwy montaż i możliwość ponownego dokręcania podczas przeglądów.
• Kolor niebieski: standardowe oznaczenie neutralnego (N) ułatwia identyfikację w rozdzielnicach i skraca czas serwisu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych oraz posiada oznaczenie CE. Zgodność z europejskimi normami (m.in. PN-EN) zapewnia bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Złączka dedykowana do tablic rozdzielczych głównych i podrzędnych, szczególnie tam gdzie zachodzi konieczność łączenia przewodów aluminiowych z miedzianymi.

• Przyłączanie kabli zasilających do szyn zbiorczych w rozdzielnicach.
• Tworzenie punktów rozdziału dla obwodów neutralnych (N) w instalacjach trójfazowych.
• Łączenie przewodów AL i CU w węzłach energetycznych budynków komercyjnych i przemysłowych.
• Modernizacja starych instalacji aluminiowych z przejściem na miedź.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (min. E do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij instalację. Dokręć śruby momentem zgodnym z dokumentacją producenta (zalecany – w razie braku danych użyj klucza dynamometrycznego z momentem 3-4 Nm dla przewodów CU i 4-6 Nm dla AL). Przekrój przewodów dobierz do obciążenia. Dla połączeń AL/CU stosuj pastę przeciwutleniającą.

FAQ

• Czy złączka nadaje się do bezpośredniego łączenia przewodów aluminiowych z miedzianymi? Tak, konstrukcja z materiałów AL/CU zapobiega korozji elektrochemicznej, tworząc trwałe i bezpieczne połączenie.
• Jaki maksymalny przekrój przewodu można podłączyć? Dla pojedynczego przewodu do 70 mm², dla czterech przewodów neutralnych każdy o maksymalnym przekroju 16 mm².
• Dlaczego złączka jest niebieska? Kolor niebieski to standardowe oznaczenie międzynarodowe dla przewodu neutralnego (N), co ułatwia identyfikację podczas montażu i serwisu.
