Złączka szynowa gwintowa AL/CU ZGG1x70/2x35s szary | 84701002 Simet

Opis i Kluczowe Cechy

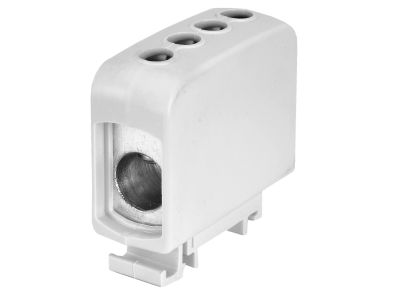

Złączka szynowa gwintowa AL/CU (symbol 84701002) przeznaczona jest do łączenia przewodów aluminiowych i miedzianych w instalacjach elektrycznych. Oznaczenie ZGG1x70/2x35s wskazuje na możliwość podłączenia jednego przewodu o większym przekroju oraz dwóch przewodów o mniejszym przekroju, co zapewnia elastyczność w rozdzielnicach. Szary kolor ułatwia identyfikację w zestawie aparatury.

• Materiał AL/CU: przeznaczona zarówno dla przewodów aluminiowych, jak i miedzianych – eliminuje ryzyko korozji galwanicznej na połączeniu dwóch różnych metali.
• Połączenie gwintowe: zapewnia trwały i powtarzalny docisk, co przekłada się na niską rezystancję styku i bezpieczeństwo eksploatacji.
• Uniwersalna konstrukcja: umożliwia podłączenie przewodów o różnych przekrojach bez konieczności stosowania dodatkowych adapterów.
• Kolor szary: ułatwia szybką identyfikację w rozdzielnicy, co przyspiesza prace serwisowe.

Zgodność z Normami

Złączka szynowa gwintowa AL/CU została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi oraz posiada oznaczenie CE. Wymagania dotyczące bezpieczeństwa i trwałości połączeń spełniają normy branżowe dla aparatury modułowej instalowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa doskonale sprawdza się wszędzie tam, gdzie konieczne jest pewne połączenie szyn zbiorczych z przewodami odgałęźnymi w instalacjach elektrycznych.

• Łączenie szyn zbiorczych z przewodami odpływowymi w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów aluminiowych lub miedzianych do aparatury modułowej (wyłączników, styczników, rozłączników).
• Wykonywanie odgałęzień w szynach zbiorczych – zarówno w nowych instalacjach, jak i podczas modernizacji.
• Łączenie dwóch przewodów o mniejszym przekroju (2×35 mm²) z jednym przewodem o większym przekroju (1×70 mm²) – oszczędność miejsca w rozdzielnicy.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Dokręcaj śruby momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową i zabezpieczeniami nadprądowymi. Po zakończeniu montażu sprawdź poprawność połączenia i brak luzów.

FAQ

• Do jakich przewodów jest przeznaczona ta złączka? Złączka została zaprojektowana do łączenia przewodów aluminiowych (Al) oraz miedzianych (Cu) – specjalna budowa styku zapobiega korozji galwanicznej na styku różnych metali.
• Jaki kolor ma złączka? Złączka jest dostępna w kolorze szarym.
• Czy można stosować tę złączkę do łączenia więcej niż dwóch przewodów? Standardowa konfiguracja ZGG1x70/2x35s umożliwia podłączenie jednego przewodu o przekroju do 70 mm² oraz dwóch przewodów o przekroju do 35 mm² każdy. Większe konfiguracje należy realizować z użyciem dodatkowych złączek.
