Złączka szynowa gwintowa AL/CU ZGG1x35...95z-g żółto-zielony | 84706009 Simet

Opis i Kluczowe Cechy

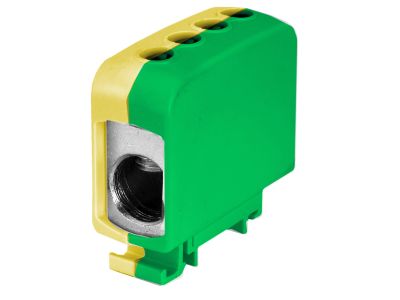

Złączka szynowa gwintowa o symbolu 84706009, przeznaczona do łączenia przewodów aluminiowych (AL) i miedzianych (CU) z szyną zbiorczą. Zakres przekroju przewodów od 35 mm² do 95 mm² umożliwia pracę z przewodami o dużym przekroju, typowymi w instalacjach rozdzielnic głównych i przyłączach. Żółto-zielona izolacja jednoznacznie oznacza przeznaczenie do przewodu ochronnego PE.

• Materiał AL/CU: możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych bez konieczności stosowania dodatkowych przejściówek – uniwersalność w rozdzielnicach mieszanych.
• Zakres przekroju 35–95 mm²: obsługuje przewody o dużym przekroju, co zapewnia niską rezystancję połączenia i bezpieczeństwo przy wysokich prądach zwarciowych.
• Kolor żółto-zielony: zgodny z oznaczeniem przewodów ochronnych, co ułatwia identyfikację i montaż zgodny z normami.
• Złącze gwintowe: solidne połączenie śrubowe gwarantuje trwały i niskooporowy styk, odporny na poluzowanie w warunkach cyklicznych obciążeń termicznych.
• Konstrukcja szynowa: dedykowana do montażu na szynie zbiorczej (busbar) w rozdzielnicach oraz szafach energetycznych – oszczędność miejsca i uporządkowanie połączeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jako element instalacji elektrycznej powinien być stosowany zgodnie z obowiązującymi przepisami (m.in. PN-HD 60364). Ze względu na brak szczegółowych danych producenta dotyczących konkretnych numerów norm, zaleca się weryfikację z dokumentacją techniczną przed zastosowaniem.

Zastosowanie

Złączka szynowa gwintowa AL/CU znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szczególnie tam, gdzie wymagane jest bezpieczne i pewne połączenie przewodów ochronnych oraz neutralnych z szyną zbiorczą.

• Łączenie przewodu ochronnego PE o dużym przekroju z szyną uziemiającą w budynkach przemysłowych i mieszkalnych.
• Przyłączanie przewodów aluminiowych i miedzianych do szyn w rozdzielnicach administracyjnych i energetycznych.
• W instalacach, gdzie zachodzi potrzeba zmiany przekroju przewodu (redukcja 95→50 mm²) w sposób bezpieczny i zgodny z zasadami techniki.
• Jako element uniwersalny w systemach szyn zbiorczych (pojedynczy przewód o przekroju do 95 mm²).

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Złączkę należy montować na szynie zbiorczej o odpowiedniej wytrzymałości mechanicznej. Przed dokręceniem śruby oczyścić powierzchnie stykowe przewodu i szyny. Moment dokręcania stosować zgodnie z dokumentacją techniczną producenta (w razie jej braku – typowa wartość dla połączeń śrubowych w zakresie 20–30 Nm, zależnie od przekroju). Przekrój przewodu dobrać do prądu obciążenia oraz warunków zwarciowych. Po montażu sprawdzić siłę połączenia i ciągłość obwodu ochronnego.

FAQ

• Czy złączka nadaje się do łączenia przewodów aluminiowych? Tak, materiał AL/CU pozwala na bezpieczne łączenie zarówno przewodów aluminiowych, jak i miedzianych – nie ma potrzeby stosowania past antykorozyjnych, jednak zaleca się oczyszczenie powierzchni.
• Jaki zakres przekroju przewodów obsługuje? Zakres wynosi od 35 mm² do 95 mm² dla jednego przewodu. Należy zweryfikować, czy średnica przewodu mieści się w otworze zaciskowym złączki.
• Co oznacza kolor żółto-zielony? Jest to oznaczenie przewodu ochronnego (PE) zgodne z normą PN-EN 60446. Złączka w tym kolorze dedykowana jest do obwodów uziemiających i wyrównawczych.
