Złączka szynowa gwintowa AL/CU ZGG1x16...70z-g żółto-zielony | 84705009 Simet

Opis i Kluczowe Cechy

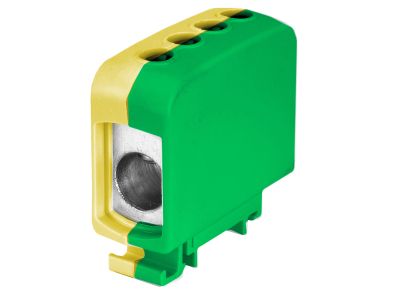

Złączka szynowa gwintowa AL/CU ZGG1x16...70z-g (symbol 84705009) w kolorze żółto-zielonym przeznaczona jest do bezpiecznego łączenia przewodów aluminiowych i miedzianych z szyną uziemiającą lub wyrównawczą. Dzięki zakresowi zaciskania od 16 do 70 mm² umożliwia podłączenie przewodów o dużym przekroju, co jest kluczowe w instalacjach ochronnych i odgromowych. Wykonana w technologii gwintowej zapewnia trwałe i pewne połączenie mechaniczne.

• Materiał AL/CU: uniwersalność zastosowania – możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych bez ryzyka korozji elektrochemicznej.
• Zakres przekroju 1x16…70 mm²: obsługa przewodów o dużym przekroju, niezbędnych w instalacjach o wysokich prądach zwarciowych i długich ciągach uziomowych.
• Połączenie gwintowe: pewne, regulowane dociskanie przewodu bez użycia specjalistycznych narzędzi – łatwy montaż i demontaż.
• Kolor żółto-zielony: jednoznaczne oznaczenie funkcji ochronnej (PE) zgodne z międzynarodowymi konwencjami, co ułatwia identyfikację podczas prac serwisowych.
• Kompatybilność z szyną TH35: szybki montaż na standardowej szynie montażowej 35 mm w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla złączek szynowych oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami norm serii IEC/EN 60947 oraz DIN VDE. Gwarantuje bezpieczeństwo użytkowania pod warunkiem montażu przez wykwalifikowany personel.

Zastosowanie

Złączka szynowa ZGG1x16...70z-g znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne połączenie przewodów ochronnych i wyrównawczych z szyną uziemiającą.

• Łączenie przewodów PE w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Instalacje odgromowe i uziemiające – przyłączanie uziomów fundamentowych i otokowych.
• Systemy wyrównania potencjałów w obiektach użyteczności publicznej, szpitalach, laboratoriach.
• Stroje szaf sterowniczych i rozdzielnic w przemyśle – łączenie przewodów ochronnych z szyną wyrównawczą.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od instalacji i upewnić się, że obwód jest wyłączony spod napięcia. Złączkę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewód wprowadzić w otwór zaciskowy i dokręcić śrubę momentem zgodnym z dokumentacją producenta (typowy moment dokręcania dla złączek gwintowych w tym zakresie wynosi ok. 2,5–4 Nm – należy sprawdzić w instrukcji dołączonej do produktu). Przekrój przewodu dobrać odpowiednio do obciążenia prądowego (zgodnie z normą IEC/EN 60228). Po dokręceniu sprawdzić siłę połączenia – przewód nie powinien się wysuwać.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Tak, produkt jest oznaczony jako AL/CU, co oznacza przystosowanie zarówno do przewodów aluminiowych, jak i miedzianych. Należy jednak zachować ostrożność przy aluminium – oczyścić przewód z tlenku i zastosować pastę antyoksydacyjną zalecaną przez producenta.
• Jaki jest maksymalny moment dokręcania? W danych wejściowych nie podano konkretnej wartości. Zaleca się stosowanie momentu podanego w instrukcji producenta dołączonej do opakowania. W typowych złączkach gwintowych tego typu zakres wynosi 2,5–4 Nm.
• Czy złączka jest odpowiednia do stosowania na zewnątrz? Produkt nie ma określonego stopnia ochrony IP w źródle. Złączka szynowa jest przeznaczona do montażu wewnątrz rozdzielnic w suchych pomieszczeniach. W przypadku instalacji zewnętrznych należy zastosować odpowiednią puszkę ochronną lub wybrać złączkę z wyższym IP.
