Złączka szynowa gwintowa Al/Cu 1,5-50mm2 TS35 1-tor 2-otw, szara, ZGG1x1,5-50s | 84285002 Simet

Opis i Kluczowe Cechy

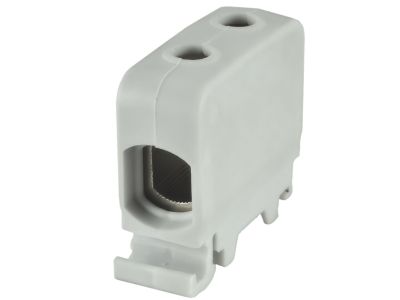

Złączka szynowa gwintowa ZGG1x1,5-50s marki SIMET to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne i trwałe łączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Przekrój znamionowy wejścia i wyjścia wynoszący 1x50 mm² pozwala na obsługę znacznych obciążeń prądowych, co w połączeniu z prądem znamionowym na poziomie 160 A czyni tę złączkę idealnym komponentem do szaf sterowniczych i rozdzielnic przemysłowych.

• Wysoka wytrzymałość elektryczna: Napięcie znamionowe izolacji wynosi 690 V, co zapewnia bezpieczną pracę w standardowych sieciach niskiego napięcia.
• Kompaktowa konstrukcja: Szerokość wynosząca 43 mm oraz wysokość 50 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie montażowej.
• Solidny zacisk gwintowy: Gwarantuje stabilny styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Estetyka i identyfikacja: Szary kolor obudowy ułatwia standardową identyfikację torów prądowych wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych dla przewodów aluminiowych i miedzianych. Wykorzystanie wysokiej jakości materiałów izolacyjnych zapewnia odporność na prądy pełzające oraz stabilność termiczną podczas długotrwałej pracy pod pełnym obciążeniem znamionowym 160 A.

Zastosowanie

Złączka ZGG1x1,5-50s znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest niezastąpiona wszędzie tam, gdzie zachodzi potrzeba przejścia z kabli zasilających o dużym przekroju na wewnętrzne okablowanie rozdzielnicy. Dzięki możliwości łączenia przewodów Al/Cu, jest to kluczowy element przy modernizacji starych instalacji aluminiowych oraz przy budowie nowych systemów opartych na miedzi. Idealnie sprawdza się w polach zasilających, układach SZR (Samoczynne Załączanie Rezerwy) oraz w szafach sterowniczych maszyn o dużym poborze mocy.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS35 (DIN). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte pastą stykową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalną siłę docisku bez ryzyka uszkodzenia gwintu lub struktury żyły przewodu.
• Głębokość montażu: Głębokość modułu wynosi 18 mm, co należy uwzględnić przy planowaniu odstępów między maskownicami a szyną DIN.
• Weryfikacja: Po montażu zaleca się wykonanie pomiaru ciągłości oraz sprawdzenie stabilności osadzenia złączki na szynie.

FAQ

Czy złączka wymaga stosowania tulejek na przewodach typu linka?
Tak, w przypadku stosowania przewodów giętkich (linek), zaleca się użycie odpowiednio dobranych tulejek zaciskowych, aby zapewnić równomierny docisk wszystkich drucików w zacisku gwintowym.

Czy można w jednej złączce łączyć bezpośrednio przewód aluminiowy z miedzianym?
Konstrukcja złączki ZGG1x1,5-50s jest przystosowana do łączenia obu typów materiałów (Al/Cu), co eliminuje ryzyko korozji elektrochemicznej na styku tych metali dzięki odpowiedniemu cynowaniu elementów przewodzących.

Jaki jest stopień ochrony tej złączki?
Złączka jest przeznaczona do montażu w obudowach i rozdzielnicach zapewniających odpowiedni stopień ochrony IP, adekwatny do warunków środowiskowych panujących w miejscu instalacji.
