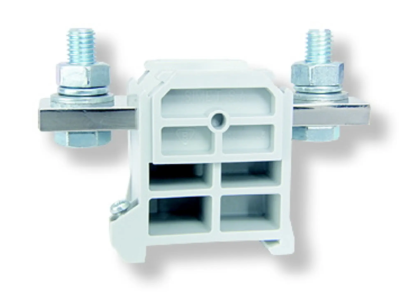

Złączka szynowa gwintowa 95mm2 TS35 1-tor ZSG1-95.0s, szara | 12902312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-95.0s marki SIMET to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów o dużych przekrojach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 95 mm², co pozwala na stabilne przesyłanie energii elektrycznej w wymagających instalacjach przemysłowych. Dzięki napięciu znamionowemu na poziomie 800V oraz prądowi znamionowemu wynoszącemu aż 232A, złączka ta stanowi fundament niezawodnych rozdzielnic i szaf sterowniczych. Kluczowym atutem jest uniwersalność materiałowa – specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co eliminuje konieczność stosowania oddzielnych rozwiązań dla różnych typów okablowania.

• Wysoka obciążalność: Prąd znamionowy 232A gwarantuje bezpieczną pracę przy dużych obciążeniach prądowych.
• Uniwersalność Al/Cu: Możliwość łączenia przewodów aluminiowych i miedzianych w jednym punkcie styku.
• Solidna konstrukcja: Obudowa w kolorze szarym o wymiarach 88x61x41 mm zapewnia odpowiednią izolację i wytrzymałość mechaniczną.
• Montaż na szynę DIN: Przystosowana do standardowej szyny montażowej TS 35, co ułatwia szybką instalację w prefabrykowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektrotechnicznego. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania przy napięciu izolacji do 800V, co potwierdza jej przydatność w profesjonalnych aplikacjach energetycznych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na prądy pełzające oraz stabilnością termiczną, co jest kluczowe dla zachowania ciągłości zasilania w systemach o krytycznym znaczeniu.

Zastosowanie

Złączka ZSG1-95.0s znajduje szerokie zastosowanie w sektorze B2B, szczególnie w energetyce zawodowej, przemyśle ciężkim oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Głównych torów prądowych w rozdzielnicach niskiego napięcia.
• Systemów zasilania awaryjnego i układów SZR (Samoczynne Załączanie Rezerwy).
• Instalacji fotowoltaicznych o dużej mocy, gdzie wymagane jest łączenie grubych kabli zasilających.
• Przemysłowych układów napędowych i sterowania silnikami o dużej mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Złączkę należy zatrzasnąć na standardowej szynie montażowej TS 35. Podczas podłączania przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych, które zapobiegają utlenianiu się powierzchni styku. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny docisk bez ryzyka uszkodzenia struktury żyły przewodu. Dzięki szerokości 41 mm, złączka zapewnia odpowiedni dystans izolacyjny i ułatwia odprowadzanie ciepła przy pracy pod pełnym obciążeniem.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? W przypadku przewodów typu linka zaleca się stosowanie tulejek cienkościennych, aby zapewnić równomierny docisk wszystkich drucików w zacisku gwintowym.
• Czy można ją montować pionowo? Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż zarówno w poziomie, jak i w pionie, pod warunkiem zachowania odpowiednich odstępów wentylacyjnych.
• Czy produkt jest odporny na trudne warunki przemysłowe? Tak, obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia trwałość i bezpieczeństwo w standardowych warunkach pracy rozdzielnic przemysłowych.
