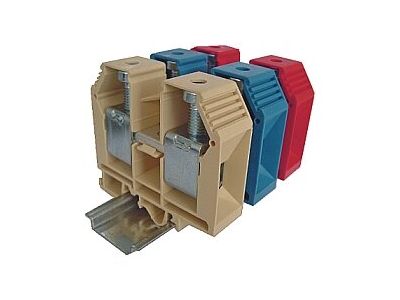

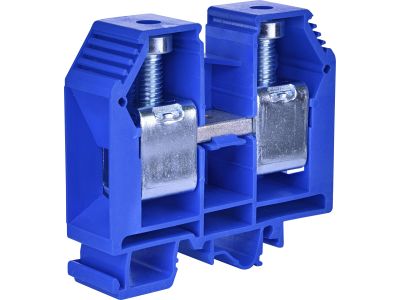

Złączka szynowa gwintowa 70mm2 VS 70 PAN, niebieska | 003901189 Eti

Alternatywny kod produktu: VS 70 PAN

Opis i Kluczowe Cechy

Złączka szynowa gwintowa VS 70 PAN (symbol 003901189) w kolorze niebieskim przeznaczona jest do trwałego łączenia przewodów o przekroju do 70 mm² w instalacjach elektrycznych oraz układach automatyki przemysłowej. Dzięki konstrukcji zacisków gwintowych zapewnia pewne mechanicznie i elektrycznie połączenie zarówno przewodów drutowych, jak i linkowych. Obudowa z wytrzymałego tworzywa sztucznego gwarantuje odporność na uszkodzenia i ogień, co czyni złączkę bezpiecznym elementem w rozdzielnicach i szafach sterowniczych.

• Przekrój 70 mm²: obsługa przewodów o dużym przekroju, umożliwiająca bezpieczne łączenie obwodów o znacznym obciążeniu bez ryzyka przegrzania zacisków.
• Zaciski gwintowe: konstrukcja zapobiegająca samoistnemu obluzowaniu przewodów, zapewniająca trwałość i stabilność połączenia nawet w warunkach wibracji.
• Obudowa z tworzywa sztucznego: materiał odporny na uszkodzenia mechaniczne i ogień, podnoszący bezpieczeństwo eksploatacji w środowisku przemysłowym.
• Montaż na szynie TH35: kompatybilność z typowymi szynami montażowymi w rozdzielnicach i szafach sterowniczych, ułatwiająca instalację i modyfikację układu.
• Kolor niebieski: ułatwia identyfikację wizualną oraz zgodność z konwencją oznaczania przewodów neutralnych (w instalacjach AC).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i jakości stosowanych w branży elektrotechnicznej.

Zastosowanie

Złączka szynowa VS 70 PAN znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju w instalacjach rozdzielczych i sterowniczych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Punkty rozdziału zasilania w szafach sterowniczych i układach automatyki przemysłowej (PLC, styczniki, przekaźniki).
• Instalacje fotowoltaiczne – łączenie przewodów DC o przekrojach do 70 mm².
• Modernizacja istniejących instalacji – szybkie i bezpieczne łączenie bez konieczności lutowania lub zarabiania końcówek.

Wskazówki Montażowe

Montaż złączki może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie montażowej TH35 (DIN). Przed dokręceniem zacisków gwintowych upewnij się, że przewody są odpowiednio odizolowane i wprowadzone do końca. Moment dokręcania oraz dopuszczalny przekrój przewodów należy dostosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do spodziewanego obciążenia prądowego.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja zacisków gwintowych umożliwia pewne połączenie zarówno przewodów drutowych, jak i linkowych o przekroju do 70 mm².
• Jaki jest stopień ochrony złączki? Produkt przystosowany jest do montażu wewnątrz rozdzielnic – typowy stopień ochrony dla tego typu aparatury modułowej to IP20 (ochrona przed dotykiem). Dokładną wartość potwierdza dokumentacja techniczna producenta.
• Jakie narzędzie jest potrzebne do montażu? Do dokręcania zacisków gwintowych zaleca się użycie wkrętaka krzyżakowego lub płaskiego o odpowiedniej szerokości, zgodnie z oznaczeniami na złączce. Moment dokręcania – patrz instrukcja producenta.
