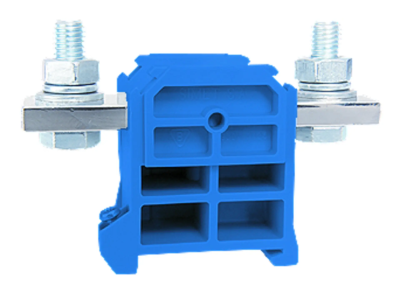

Złączka szynowa gwintowa 70mm2 TS35+śruba 1-tor ZSG1-70n, niebieski | 12901313 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-70n (symbol 12901313) przeznaczona jest do montażu na szynie DIN TH35. Umożliwia bezpieczne i pewne przyłączenie przewodu o przekroju do 70 mm² dzięki gwintowemu połączeniu śrubowemu. Konstrukcja 1-torowa (jednotorowa) pozwala na przyłączenie jednego przewodu. Niebieski kolor ułatwia identyfikację w rozdzielnicy.

• Przekrój przyłączeniowy 70 mm²: Umożliwia podłączenie przewodów o dużym przekroju, stosowanych w obwodach o znacznym obciążeniu prądowym – pozwala to na przesył dużych mocy bez ryzyka przegrzania.
• Połączenie gwintowe (śruba): Zapewnia trwały i pewny styk elektryczny, odporny na wibracje i zmiany temperatury, co gwarantuje niską rezystancję przejścia.
• Montaż na szynie DIN TS35: Umożliwia szybki i stabilny montaż w rozdzielnicach oraz szafach sterowniczych, oszczędzając miejsce i ułatwiając okablowanie.
• Konstrukcja 1-torowa: Przeznaczona do przyłączania jednego przewodu – dedykowana do zastosowań, gdzie wymagane jest pojedyncze zasilanie lub odbiór.
• Kolor niebieski: Ułatwia wizualną identyfikację funkcji (np. neutralnej) w rozdzielnicy, co zwiększa bezpieczeństwo i przejrzystość instalacji.

Zgodność z Normami

Złączka szynowa ZSG1-70n spełnia wymogi norm europejskich i posiada certyfikat CE. Montaż na szynie DIN zgodny z profilem TH35. Produkt przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka szynowa ZSG1-70n znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych jako element przyłączeniowy dla przewodów o dużym przekroju.

• Przyłączanie przewodów zasilających w rozdzielnicach mieszkaniowych i przemysłowych.
• Wyprowadzenie obwodów odbiorczych w szafach sterowniczych.
• Łączenie szyn zbiorczych z przewodami odchodzącymi w instalacjach o dużym obciążeniu.
• Wykorzystanie jako złącze neutralne (kolor niebieski) w sieciach TN-C, TN-S.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewód o przekroju do 70 mm² należy dokładnie odizolować i wprowadzić do zacisku, a następnie dokręcić śrubę momentem zgodnym z dokumentacją producenta. Przekrój przewodu powinien być dobrany do projektowanego obciążenia prądowego oraz zabezpieczeń nadprądowych.

FAQ

• Jaki jest maksymalny przekrój przewodu do złączki ZSG1-70n? Złączka przeznaczona jest dla przewodów o przekroju do 70 mm². Przy większych przekrojach należy stosować odpowiednie złączki.
• Czy kolor niebieski oznacza, że złączka jest przeznaczona wyłącznie dla przewodu neutralnego? Niebieski kolor ułatwia identyfikację, ale złączka nie jest funkcjonalnie ograniczona do przewodu neutralnego – dopuszcza się jej stosowanie w innych obwodach, o ile spełnione są wymagania norm instalacyjnych.
• Jak sprawdzić moment dokręcania śruby? Moment dokręcania należy odczytać z instrukcji dołączonej do opakowania lub karty katalogowej producenta – nie należy go zgadywać, aby uniknąć uszkodzenia połączenia.
